ジャバラ、PTFE ベローズ

ジャバラについて

ジャバラとは?

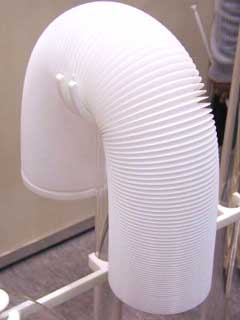

ジャバラ(蛇腹)とはベローズのことを言いますが、一般的に金属製をベローズ、非金属製をジャバラ(蛇腹)と呼ばれております。 伸縮性、機密性を利用して配管の振動、伸縮、シャフトの伸縮カバー等に使用されております。
「ちょうちん」「ふいご」を想像していただければ良いと思います。

ジャバラの特長

●優れた柔軟性、機械的強度
変形なく伸縮、屈曲し角変位も自由ですのであらゆる用途に対応できます。
また耐久性にも優れています。
●振動を吸収、騒音を低減
振動する機器や配管に接続する装置の振動を吸収し、騒音を低減します。
●内部流体の漏れがなく軽量
機密性に富むボディでフレアータイプのため、流体の漏れがありません。
また軽量タイプで取り扱いが容易です。
●内部流体の流れがスムーズ
ヒダが少ないタイプや、高低差がほとんどないタイプも選定できますので抵抗がなく、機器の稼動を効率化します。
●材料の選定が自由
耐熱、耐寒、耐薬品、耐圧、耐摩耗性等使用条件に適した材料が自由に選べます。
●寸法、構造の指定が自由
規格フランジ以外は自由な寸法、構造で製作することが出来ます。

ジャバラの用途

  • 風系統、排ガス系統等の装置と配管の間に使用して、発生する振動を吸収し、装置を保護します。
  • 配管の途中に使用して温度変化に伴う伸長、収縮を吸収し、また芯ズレを調整てパイプ類に有害な歪を防止します。
  • 科学プラント系統、その他の機器、装置の振動発生源周辺に使用して、粉体、粒体などの搬送を容易にします。
  • 流体調整系、汚濁除去系統に使用して、水、油等の調整を容易にし、汚濁放出装置の機能を高めます。
  • 公害対策の一環として送風、排気系統の装置に使用し、工場内の作業管理を促します。
  • 作業工程に必要な装置の送風系統に使用して、作業性の効率化が図れます。



ジャバラの材質

天然ゴム、合成天然ゴム、スチレンゴム、プタジエンゴム、クロロプレンゴム、ブチルゴム、 ニトリルゴム、EPDM,アクリルゴム、ウレタンゴム、シリコンゴム、フッ素ゴム、多硫化ゴム等 ガラスクロス、SUS線入ガラスクロス、ジンテックス、アルミ箔ガラスクロス、アラミドクロス、シリコンコーネックスクロス、クロロプレンゴム引クロス、ハイパロンゴム引クロス

PTFEベローズ

PTFEベローズはすべて一体ものの切削加工で制作しています。
薬液ポンプや可動部の循環液中継等に最適です。 ベローズ構造で、伸縮及び曲げに強い特色を活かし、圧送ポンプや常時動きのある配管に使用されています。

Poly Tetra Fluoro Ethylene (ポリ・テトラ・フルオロ・エチレン)
PTFEはフッ素樹脂素材の代表的な素材で、テフロンRとも呼ばれています。 PTFEは耐熱性、耐衝撃性、高絶縁性を持っており、薬品に対して、溶解や膨張が見られない極めて優れた化学的安定性を持っています。
機械的には摩擦係数が小さく優れた摺動性を持ち、電気絶縁性にも優れています。
PTFEベローズの資料、写真は協力会社エステック様より提供いただきました。


ジャバラ、PTFE ベローズ

弊社ベローズの特徴

  • 薄肉の金属にて製作しておりますので、伸縮性に優れ、バネ定数が低く、超寿命です。
  • 内径32ミリ以上は内径を自由に決定できますから、ご希望の寸法で製作可能です。
  • 2層、3層、4層も製作可能ですので、1層と同じ伸縮量で、高圧にも使用できます。
  • 特殊材料でも製作可能ですので、様々なご要望にお応え出来ます。
  • 金具支給品、小ロット、短納期のご注文にも対応いたします。
  • 極低温から高温まで、真空から高圧まで、様々な流体、気体に対応いたします。



ベローズの材質

SUS316L、ハステロイC-22、インコネル、ニッケルなど
