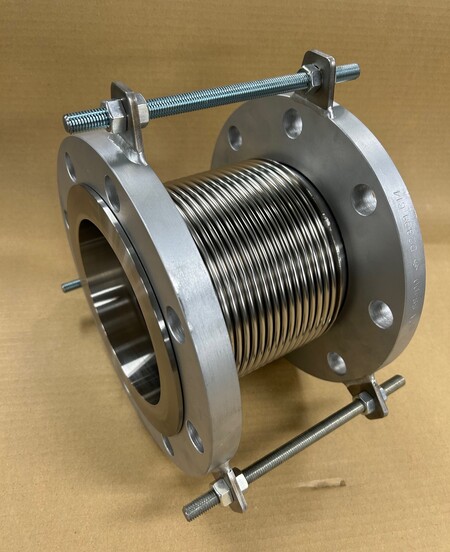

真空で使用するバネ定数の低いベローズ伸縮管

更新日：2024年01月19日

ベローズ内径１６０ｍｍｘ２００L　両端JIS10K(150A)ルーズフランジ

ベローズ板厚０．２ｍｍ　設計圧力　真空　　バネ定数　１３．５Ｎ/ｍｍ

軸方向伸縮量　±２０ｍｍ　軸直角変位量　５ｍｍ　　

寸法	１６０ｘ２００
板厚	０．２ｍｍ
材質	ベローズ：SUS316L　ラップジョイント：SUS304　フランジ・ボルト・ナット：SS400
