軸方向伸縮と軸直角変位を吸収する真空対応のバネ定数の低いベローズ

更新日：2024年01月11日

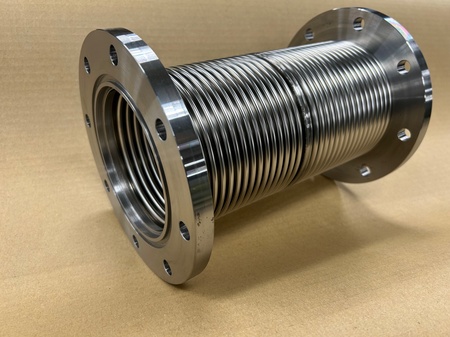

片側VG（１００A)フランジ、片側VF(１００A)フランジ付きベローズ


バネ定数　１４N/ｍｍ　　　軸方向伸縮量　+１０ｍｍ　-３０ｍｍ　　軸直角変位　３ｍｍ





軸方向伸縮と軸直角変位を吸収する真空対応のバネ定数の低いベローズ
寸法 １００ｘ２５０
板厚 ０．３ｍｍ
材質 ベローズSUS316L　フランジSUS304
