ある大学院から注文を頂いた3層ベローズ伸縮管

ベローズ内が空気、真空、水素ガス、ベローズの外が空気、水素ガスが流れる装置に使われる特殊フランジが取付いた多層ベローズ伸縮管 設計圧力 1.0Mpa  軸方向変位量 ±5mm バネ定数 76N/mm

この大学院からは同じ仕様で内径が200mmの多層ベローズ伸縮管も注文を頂きました。

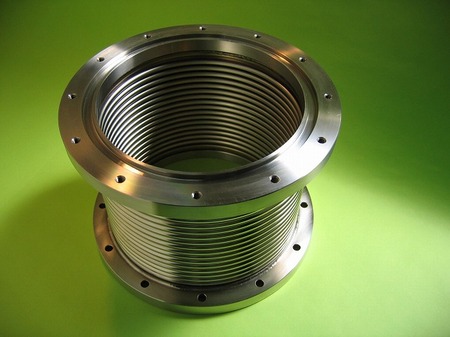

ある大学院から注文を頂いた3層ベローズ伸縮管
寸法 ベローズ内径164mmx155mm
板厚 0.25x3層
材質 ベローズSUS316L フランジSUS304
