  • SUS内筒付 非金属製伸縮管(ジャバラ)

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

SUS内筒付 非金属製伸縮管(ジャバラ)

内筒がSUSのJIS5K(SS400)フランジ付ジャバラ
伸縮量 ±20mm   軸直角変位±10mm

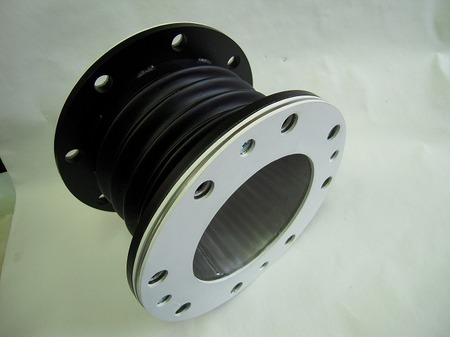

SUS内筒付 非金属製伸縮管(ジャバラ)
寸法 150X150L
板厚 CRC(黒)0.7mm NBR(白)0.5mm
材質 ボディー 外CRC(黒) 内NBR(白) 内筒SUS304 フランジSS400 パッキンNBR(白)
