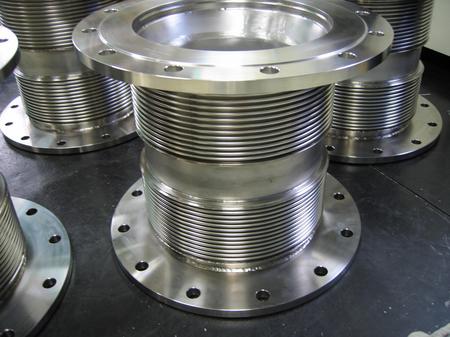

排ガス用ユニバーサル式ベローズ伸縮管

600℃の排ガス用に使われるベローズ
バネ定数 19.2N/mm  軸方向変位 +10mm、 -30mm  Y,Z=±15mm
排ガス用ユニバーサル式ベローズ伸縮管
寸法 ベローズ内径262mm x 350L
板厚 0.25mm
材質 ベローズSUS316L フランジ、短管SUS304
