  • 3層ベローズ(板厚0.1mm~0.5mm)希望の内径で製作可能

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

3層ベローズ(板厚0.1mm~0.5mm)希望の内径で製作可能

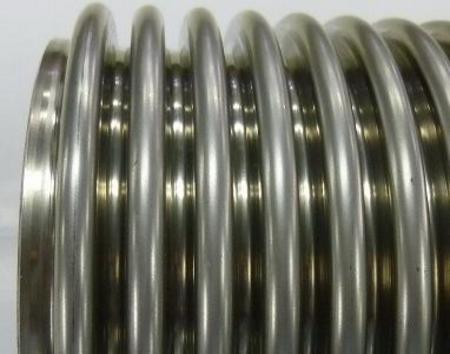

写真は0.5mmの3層ベローズ

三元ラセン管工業では薄肉(0,1mm、0,15mm、0,2mm、0,25mm、0,3mm)などの多層ベローズを得意としておりますが、0,5mmでも希望の内径を1mm単位で型代不要でバネ定数の低いベローズを製作いたします。


バネ定数とは...

バネの伸び、縮みの変形に関係する弾性係数をバネ定数と言います。ベローズを伸縮させる時にどれだけの荷重が必要かを数値に表したもので数値の小さいほどベローズが柔らかいと言えます。







3層ベローズ(板厚0.1mm~0.5mm)希望の内径で製作可能
寸法 内径100mm
板厚 0.5mmx3層
材質 SUS316L
