ベローズとフレキシブルチューブの違い。

液体や気体等を扱う配管系における蛇腹構造を持った伸縮管又は伸縮管継手は、「ベローズ」及び「フレキシブルチューブ」と呼ばれます。
家庭の水道管からロケットの燃料配管まで、どちらの部品も配管システムにおいて重要な役割を果たしますが、その形状と構造、用途、特性には明確な違いがあります。
以下に専門的な視点からこれらの違いを解説します。

1.形状と構造

ベローズ

 ・形状:蛇腹状の波型構造。山が高く、山と山のピッチが狭い。
    。口径の小さなベローズでは薄肉や多層加工により、蛇腹部が口径より長いものもある。
 ・構造:一般的に薄い金属シートを円筒状に成型し、波形の蛇腹構造を持たせることで、伸縮性を確保。
 ・製造方法:溶接や機械加工によって一体化された構造。





フレキシブルチューブ

 ・形状:ワンピッチ又はスパイラル形状。山が低く、山と山のピッチが広い。
 ・構造:金属製又はプラスチック製のチューブで、編組の補強材を持つことが多い。
 ・製造方法:連続成型で製造し、編組で外装を編み込みなどの工法で製造。




2.用途

ベローズ

 ・用途:主に極低温から高温までの環境下で伸縮や振動の吸収、配管の熱膨張吸収補償、シール用途。
 ・典型的な使用例:発電所、化学プラント、半導体、大学、研究所、原子力施設、航空宇宙産業などの過酷な環境。



フレキシブルチューブ

 ・用途:液体や気体の輸送配管において配管のズレに柔軟に対応でき、特に移動や設置が頻繁に行われる環境。
 ・典型的な使用例:工業用プラント配管から一般産業用、家庭用の水道・ガス配管、自動車、冷却システム、給水システム、タンク根元配管の地盤沈下対策など。



3.特性

ベローズ

・柔軟性:高い。特に軸方向の伸縮や角度変位に優れている。
・耐圧性:高圧環境でも使用可能。
・耐熱性:極低温から高温環境での使用に適している。
・耐食性:優れている。
・寿命:適切な設計と仕様により長寿命。





フレキシブルチューブ

・柔軟性:高い。特に曲げやすさが求められる用途に適している。
・耐圧性:中程度。高圧環境下では限界がある。
・耐熱性:使用材料によるが、一般的にはベローズよりも低い。
・耐食性:一般的にはベローズよりも低い。
・寿命:使用条件によるが、摩耗や破損のリスクがある。




4.長所・短所

ベローズ

長所:

・高い耐圧性と耐熱性、耐食性により、過酷な環境下でも信頼性が高い。
・優れたシール性能により、漏れを防ぐ。
・高い柔軟性により、複雑な動きに対応できる。
・さまざまな材料や設計が可能で、多用途に対応できる。


短所:

・製造コストが高い。
・設置に専門的な知識と技術が必要。



フレキシブルチューブ

長所:

・取り扱いやすく、設置が簡単。
・コストが比較的低く、多用途に対応できる。


短所:

・耐圧性や耐熱性にがベローズに比べて低い。
・長期間使用するとマムや劣化が進みやすい。
・高圧・高温環境には不向きな場合がある。
・製造方法上、特殊な材料や板厚、特別なサイズ等に対応できない。


結論

ベローズとフレキシブルチューブは、それぞれ異なる特性と用途を持ち、特定の条件やニーズに応じて使い分けられます。
高温・高温環境下での耐久性やシール性が求められる場合はベローズが適していますが、柔軟性や取り扱いの簡便さが重要な場合はフレキシブルチューブが適しています。
清貧の剪定にあたっては、具体的な使用環境と要求仕様を十分に考慮することが重要です。



希望の寸法を1mm単位で成型と言っているのになぜできないのか?

1mm単位で成型できるのは、内径32mm以上850mmまでの成型ベローズと言っておりますが、このようなお叱りをたまに頂くことがあり、その時にはちゃんと説明してあげているんですがなかなか理解してもらえない方があるのでこちらにも説明を書かせていただきました。


希望の寸法で成型できないのは、フレキシブルチューブとベローズは液圧成型ベローズと溶接ベローズです。これらは標準寸法表に記載されている寸法以外は成型できません。

希望の寸法で成型できるのはロール成型ベローズの内径32mm以上850mm以下のベローズです。

サイトマップよりベローズの寸法表のページを開いていただいて成型ベローズ標準寸法(型番でRがついている表)をご覧ください。
内径32mm以上850mmまでは1mm単位で希望の寸法で成型することが出来ます。








フレキシブルチューブは、成型方法が連続成型で各サイズごとに決められた幅のコイル材料を圧延メーカーに発注するため少量での成型はできません。

溶接ベローズもプレス工程が連続のため、型、コイル材料などフレキシブルチューブと同じように少量では成型はできません。

液圧成型(型番P)は、成型方法が板材をプレスで深絞りしたシームレスパイプを使用するため(内径15mmから内径30mmまで)こちらも少量では型を作ってシームレスパイプを製作することが出来ないため少量では成型ができません。


溶接ベローズ標準寸法表















液圧成型ベローズ標準寸法表













金具を支給するのになぜ納期が1週間もかかるの?

 金具を支給なのになぜ2~3日でできないのかという質問をされるお客様がございます。

フレキシブルチューブの場合はチューブを在庫で持っておりますが、ベローズはお客様の仕様で設計しますので注文を頂いてからベローズの成型にかかります。

金具の支給の場合は、お客様が金具の製作を始めるときにベローズの注文を頂ければ金具支給時にはベローズ成型が終わっておりますので製品によっては金具を頂いたときから2~3日でお渡しできる製品もありますのでお急ぎの場合は注文を早めにお願いいたします。

繰り返し回数2百万回をクリアーできる成型ベローズありますか。

東京ビックサイトの第19回機械要素技術展に来てくださった方の質問です。

内圧がかかるので溶接ベローズではだめなので成型ベローズで繰り返しが2百万回をクリアーできるベローズが欲しいという事でした。


最近このような質問を頂くことがよくありますが普通の成型ベローズでは3000回から4000回位で我社の薄肉の成型ベローズでも3万回から4万回位までです。

フレキシブルチューブの漏れ検査は抜き取りですか?

フレキシブルチューブもベローズも全て全数漏れ検査を行います。

検査に指定がない場合は気密試験でフレキシブルチューブはコンプレッサーのエアーでは細かな漏れを発見できないため我社では窒素ガスを使用して水没気密試験を全数行います。

ベローズはヘリウムデデクターを使ったHeリーク検査を全数行います。
ベローズ検査の動画 >>>>>>

Heリーク検査とは
ヘリウムリークディテクタを使って、Heガスを用いて溶接箇所の漏れを調べる検査です。 ヘリウムリークディテクタは真空ポンプでベローズ内を真空状態にし、ベローズの 外側からHeガスを吹きかけます。 溶接箇所に漏れがあると、そこからHeガスが真空中のベローズ内にガスが吸い込まれ、 ヘリウムリークディテクタに内蔵の分析管がHeを検知し、漏れを発見する検査。

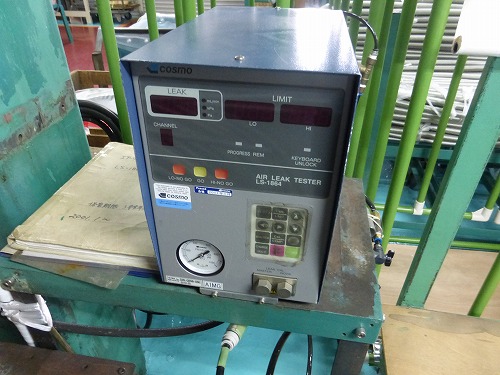

低圧用の給水,給湯用フレキシブルチューブ(ロングフレキ、パートナーチューブ)ガス用チューブの洩れ検査にはコスモ計器製エアリークテスターを使って検査を行っております。

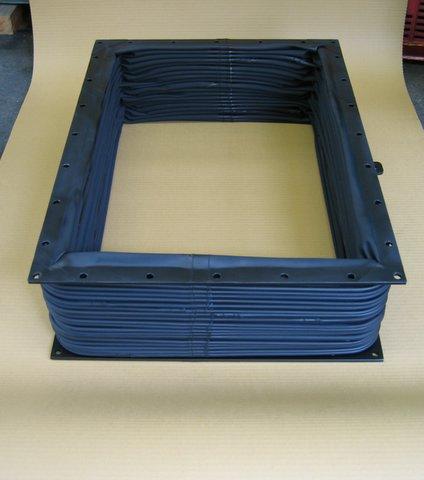

ジャバラの事教えてください。

ジャバラの質問が多いので纏めて解説しました。

ジャバラとは?
ジャバラ(蛇腹)とはベローズのことを言いますが、一般的に金属製をベローズ、非金属製をジャバラ(蛇腹)と分けている方が多いのでここでは非金属製をジャバラとしています。

伸縮性、機密性を利用して配管の振動、伸縮、シャフトの伸縮カバー等に使用されております。
しかし接着剤で張り付けたり縫い合わせたりしておりますので金属製のように真空にも耐えるような気密性はありませんのでご注意ください。

「ちょうちん」や鍛冶屋の「ふいご」を想像していただければ良いと思います。





ジャバラの特長
●優れた柔軟性、機械的強度
変形なく伸縮、屈曲し角変位も自由ですのであらゆる用途に対応できます。
また耐久性にも優れています。
●振動を吸収、騒音を低減
振動する機器や配管に接続する装置の振動を吸収し、騒音を低減します。
●内部流体の漏れがなく軽量
機密性に富むボディでフレアータイプのため、流体の漏れがありません。
また軽量タイプで取り扱いが容易です。
●内部流体の流れがスムーズ
ヒダが少ないタイプや、高低差がほとんどないタイプも選定できますので抵抗がなく、機器の稼動を効率化します。
●材料の選定が自由
耐熱、耐寒、耐薬品、耐圧、耐摩耗性等使用条件に適した材料が自由に選べます。
●寸法、構造の指定が自由
規格フランジ以外は自由な寸法、構造で製作することが出来ます。

ジャバラの用途
●送風系統、排ガス系統等の装置と配管の間に使用して、発生する振動を吸収し、装置を保護します。
●配管の途中に使用して温度変化に伴う伸長、収縮を吸収し、また芯ズレを調整てパイプ類に有害な歪を防止します。
●科学プラント系統、その他の機器、装置の振動発生源周辺に使用して、粉体、粒体などの搬送を容易にします。
●流体調整系、汚濁除去系統に使用して、水、油等の調整を容易にし、汚濁放出装置の機能を高めます。
●公害対策の一環として送風、排気系統の装置に使用し、工場内の作業管理を促します。
●作業工程に必要な装置の送風系統に使用して、作業性の効率化が図れます。

ジャバラの材質
天然ゴム、合成天然ゴム、スチレンゴム、プタジエンゴム、クロロプレンゴム、ブチルゴム、
ニトリルゴム、EPDM,アクリルゴム、ウレタンゴム、シリコンゴム、フッ素ゴム、多硫化ゴム等
ガラスクロス、SUS線入ガラスクロス、ジンテックス、アルミ箔ガラスクロス、アラミドクロス、シリコンコーネックスクロス、クロロプレンゴム引クロス、ハイパロンゴム引クロス、

協力会社精器ベローズ様の資料から抜粋させて頂きました。



大きな移動量のある配管でフレキシブルチューブの長さの決め方を教えてください。

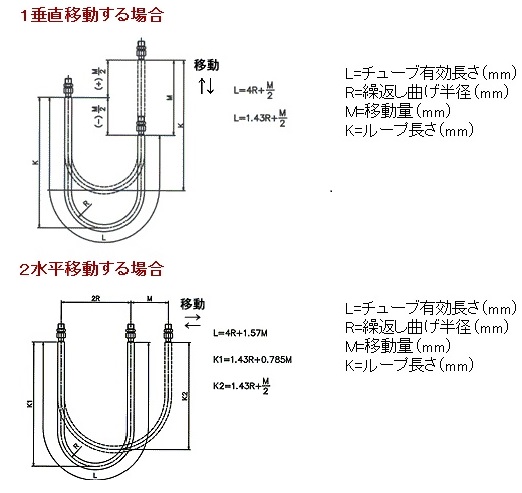

大きな移動量がある配管(垂直移動する場合・水平移動する場合)にはU字配管にすることで大きな移動量を吸収する事が出来ます。

移動量から下記の計算式を使ってチューブの長さをお決めください。
また移動頻度が多い場合には出来るだけ大きな曲げ半径をとって決めてください。

フレキシブルチューブの異動範囲内に機器がないように確認して下さい。
またフレキシブルチューブが床に当たってしまうような場合にはピットを掘ってフレキシブルチューブが擦れないようにしてください。


金属疲労とは

金属を繰り返して曲げなどを行うと、応力が集中し割れてしまいます。これが金属疲労です。

 「金属疲労」の言葉がニュースで最初に出てきたのは1985年8月の日航ジャンボ機墜落事故で後部圧力隔壁の金属疲労が最初のような気が いたします。

ベローズやフレキシブルチューブは伸縮などの繰返しの運動が行われる箇所に 機械や設備を守る為に伸縮の吸収用に多く使われ最後はベローズが金属疲労で 割れてしまいます。
そのために我社ではベローズの繰返し伸縮耐久テストを常に行いベローズの 耐久回数を調べています。


破面の走査電子顕微鏡(SEM)観察
SEM観察
写真はSUS304フレキシブルチューブの取り付け時のミスによりチューブの谷部に異常に応力が集中して破断したチューブ(板厚0.4ミリ)の断面を走査電子顕微鏡(SEM)にて観察したものです。
外側から内側に向かって2箇所割れているのが見えます。

短い面間でも軸直角変位を吸収できますか?

大きな変位は吸収する事はできませんが、小さな変位であれば吸収する事が出来ます。

実績事例です

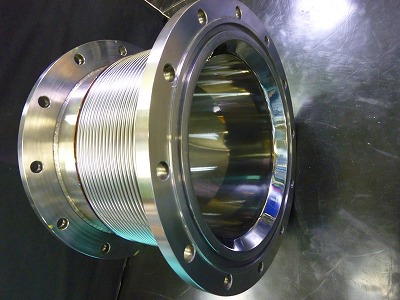

ベローズ内径140mm 面間60mmの短面間で軸方向伸縮量-27mm 軸直角変位±3mmを吸収できる短面間ベローズ伸縮管を度々注文いただいています。
ベローズ板厚0.2mm バネ定数21.9N/mm 設計圧力37Kpa 温度210℃

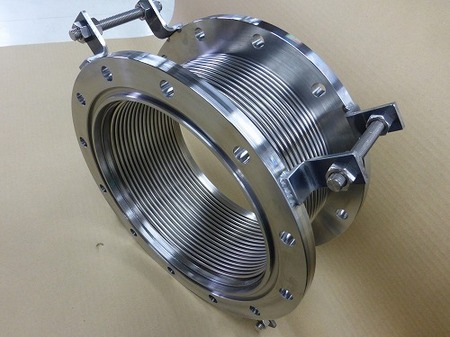

面間150mmの多層ベローズ伸縮管での実績例

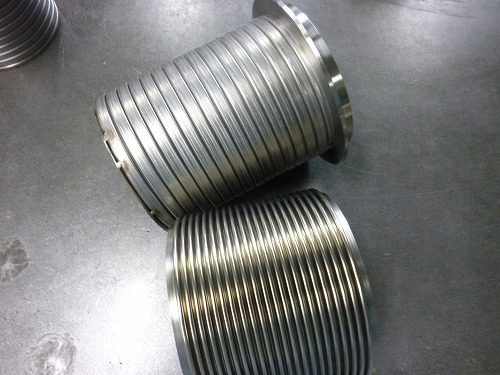

ベローズ内径252mm 面間150mm ベローズ板厚0.2mmx2層

軸方向変位量±1.5mm(3回/日)、軸直角方向変位量±0.4mm(15000回/日)の変位がある配管に使われるVG250Aフランジが付いたセットボルト付短面間ベローズ伸縮管 設計圧力1Pa バネ定数28.8N/mm

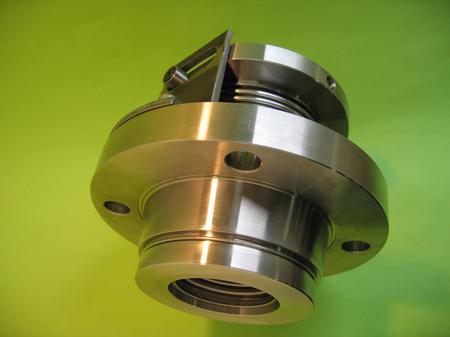

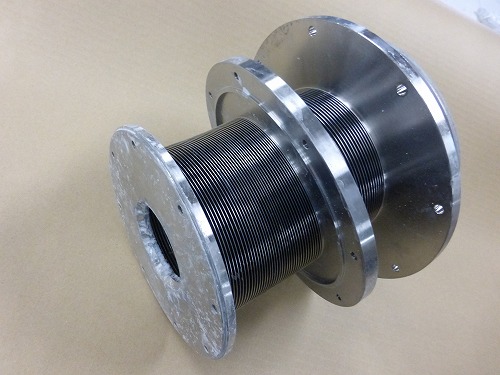

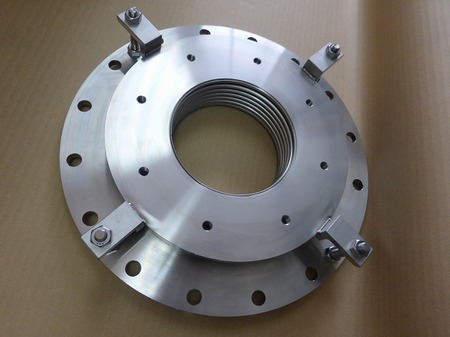

2重管多層ベローズで角変位を吸収する特殊な事例
外管が板厚0.2mmx3層、内管が板厚0.25mmx2層の二重管ベローズ

角度変位=5°を吸収する特殊な仕様のベローズ  使用流体 熱媒  温度300℃



900℃の熱風配管で薄肉のベローズ伸縮管が使えますか?

900℃の熱風が通る配管で薄肉のベローズ伸縮管を使っていただいています。

インコネル製のベローズを使い、またベローズに高温の流体が直接当たらないようにベローズの内側に断熱材(セラミックファイバー)で保護をし 金網で断熱材が型崩れしないように耐熱鋼のSUS310Sの金網を使用、 内筒もSUS310Sを使用することでバネ定数の低い薄肉のベローズ伸縮管でも高温に対応する事が出来ます。

インコネル625 耐食・耐熱超合金
耐熱性(高温から極低温)、高温耐食性に優れた特殊用途材料


組立作業を画像で紹介しました。
gurasuuru01

gurasuuru03


SUS310Sの金網に巻き付けた断熱材(セラミックファイバー)部分の拡大画像です。
gurasuuru04


中から内筒、金網、断熱材、ベローズとなって完成です。
SUS310Sの内筒が左右に付けられております。
gurasuuru02
SUS310Sとは
オーステナイト系ステンレス鋼でクローム25%、ニッケル20%の耐熱鋼です。

色々なベローズの特徴などを動画でもご覧ください >>>>>

小さなベローズも特殊材質で製作できますか?

ベローズ内径35mm以上の成型ベローズは内径850mmまでSUS316L材はもちろん、ハステロイC-22、インコネル625、純ニッケル、Mモネル等の材質でも希望の寸法で製作いたします。

しかしベローズ内径30mm以下の場合は液圧成型でシームレスパイプを使って加工を行うため特殊材でのシームレスパイプを製造していないため材質はSUS316Lだけになります。

特殊材質でのベローズ製作はロール成型加工でベローズ内径35mm以上850mmまでのサイズが製作可能です。

日本水道協会検査合格品のフレキシブルチューブとはなんですか?

日本水道協会検査合格品フレキシブルチューブ
三元ラセン管工業の製造している給水、給湯用のパートナーチューブ(フレキシブルチューブ)で日本水道協会の検査を受け合格した製品でJWWAのシールが張られた製品です。


(注意)
日本水道協会検査合格品を注文する場合には検査合格品の在庫の確認や長さによっては検査を受けていない場合もありますので営業にお確かめください。
在庫がある場合には翌日出荷いたしますが、在庫切れの場合は納期をお確かめ下さい。

フレキシブルチューブ用日本水道協会検査合格シール

このマークは三元ラセン管工業の製品が厚生労働省令(水道法第16条に基づく給水装置の構造及び材質の基準に 関する政令及び水道法施行令に基づく技術的細目に関する省令)(厚生省令第14号)で定める構造、材質の性能基準(耐圧性能、浸出性能)に適合しているこ とを示しています。
水圧に耐えられるかどうか、水に接したときに材料の成分等がどのくらい溶け出るか、必要な逆流防止の措置がされているかなどをチェックしています。

耐圧性能
...一定の圧力に対する器具の耐力について規定した基準です。
浸出性能...器具の材料から溶出する成分が健康に害を及ぼさないかについて規定した基準です。


曲げ加工をした日本水道協会検査合格品のフレキシブルチューブの注文にも対応しています。

ベローズにはどんな材料を使っていますか? またその材料の特性を教えてください。

標準品は、オーステナイトステンレス鋼 SUS316Lで特殊材料はハステロイC-22,インコネル625、工業用純ニッケル、Mモネル、チタンについては材料を支給して頂いてベローズを成型しております。


オーステナイトステンレス鋼 SUS316L
もっとも一般的なステンレス材料、安価・短納期で製作が可能





ハステロイC-22 耐食合金

酸化・還元両耐食性を持ち万能型耐食合金です。 高温耐食性に優れている。




インコネル625 耐食・耐熱超合金
耐熱性(高温から極低温)、高温耐食性に優れた特殊用途材料

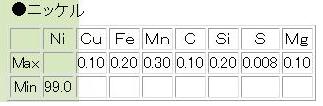

工業用純ニッケル
耐食性(特に耐アルカリ性)に優れ、化学工業、食品工業などに多く使用されている。




Mモネル ニッケル銅合金
耐食性に優れており、特に耐海水性が優れている。





チタン 耐食性耐熱合金
軽量で強度が高く耐熱性、耐食性に優れ、ロケット、航空機などに多く利用されています。

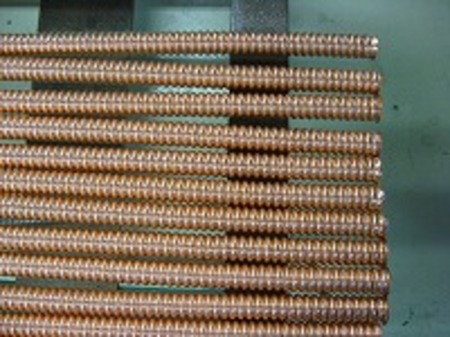

銅製のフレキシブルチューブは生産していませんか?

製作実績のページでも紹介しておりますが、20年前までは40Aのサイズまで製造しておりましたが、需要が時代とともに銅からステンレスへと変わってしまい製造を中止し、製造しているフレキシブルチューブはステンレスのSUS304とSUS316Lです。

しかし、ある得意先から現在も注文を頂いている一種類(15Aのサイズ)だけ銅製のフレキシブルチューブを製造しておりますが、これ以外の銅製フレキシブルチューブについては、新たなサイズの生産は量が多くても生産いたしませんのでよろしくお願いいたします。











100Aのベローズで板厚が0.3mmなんですが、もう少し柔らかい繰り返しに強いベローズがありますか?

三元ラセン管工業では板厚が0.1mm、0.15mm、0.17mm、0.2mm、0.25mm、0.3mmと豊富な板厚からバネ定数の低い希望のベローズを希望の寸法で1個から型代不要で成型しています。

また多層にすることで耐圧にも対応が出来ますので詳細を連絡いただければ仕様に対応したベローズを設計させていただきます。



毎年、東京ビックサイトで6月に開催する第18回機械要素技術展か9月にインテックス大阪で開催する関西機械要素技術展に出展しておりますので、こちらにお越し頂きベローズに触っていただくと柔らかさの違いを実感する事が出来ますので是非お越しください。

東京ビックサイトの機械要素技術展とインテックス大阪の関西機械要素技術展で三元ラセン管工業では毎回ベローズ(板厚0.15mm)の繰返し耐久試験をお見せしたいます。

ベローズの繰返し耐久テストの動画は >>>>>

バネ定数とは...
バネの伸び、縮みの変形に関係する弾性係数をバネ定数と言います。ベローズを伸縮させる時にどれだけの荷重が必要かを数値に表したもので数値の小さいほどベローズが柔らかいと言えます。

商社・代理店はどこですか?

流通を窓口にしておらず全て直接取引とさせた頂いており代理店制度を設けておりません。

しかしどうしても少額で直接取引が難しい場合には、希望の商社(管工機材店等)さんを指定して頂くか、我社と取引のある商社さんの中から指定して頂ければ、そこを窓口にさせていただきます。

溶接ベローズの修理できますか?

溶接ベローズの修理につきましては、現物だけで図面がない場合には、品質等に問題が起きてはいけませんのでお受けいたしておりませんのでよろしくお願いいたします。

また他社と秘密保持契約を交わしている製品と類似している場合は図面がありましてもお受けできない場合がございますので営業担当にご相談ください。








フレキシブルチューブの修理してもらえますか?

フレキシブルチューブやベローズは金属なので曲げや繰り返し運動はある一定以上を 超えると「金属疲労」で割れがおこります。
チューブが割れた部分を切り取って切り縮め修理もいたしますが、割れがない所も金属疲労がかかっておりすぐに割れる場合があるので新しく製作するのをお勧めいたしますがどうしてもという事でしたら修理いたします。

しかし溶接時に身体に危害をおよぼすような流体または気体が流れていたチューブ、また溶接の熱で火がつくような流体または気体がチューブ内に残留している場合は修理をお受けできません。


金具の根元を切り縮めて新しいニップルを取り付けた製品です。






銀ロー溶接をして頂けますか?

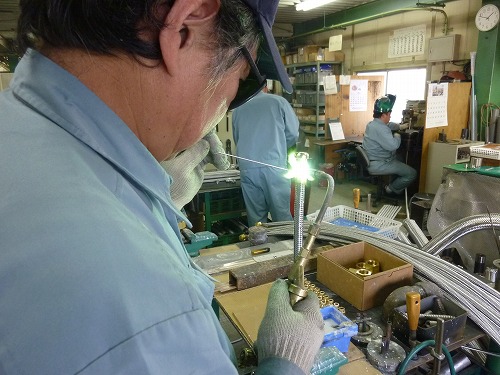

弊社では、アルゴン溶接や銀ロー溶接を行っておりますが、あくまでもベローズやフレキシブルチューブを製作するために溶接作業を行っており溶接加工だけの仕事についてはお受けしておりません。

しかし、どうしてもお困りの場合には営業にご相談ください、量産品についてはお断りいたしますが少量でしたらさせていただきます。

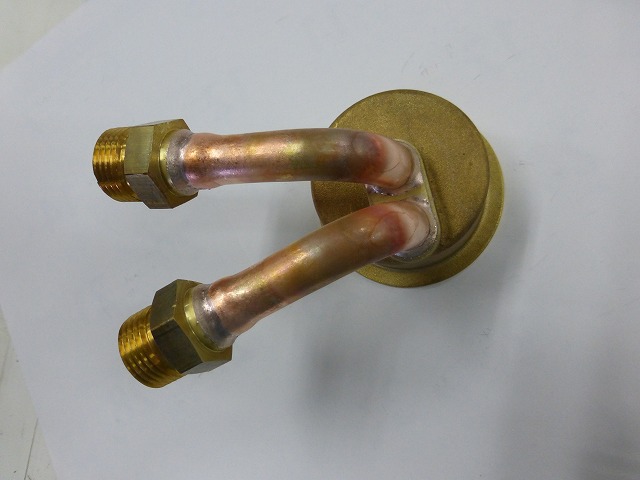

長年取引させていただいている会社からの依頼でも少量でしたら下記のような銀ロー溶接加工を伴う部品の加工もさせていただいておりますが量的に多い場合はお断りしています。


アルゴン溶接、銀ロー溶接とは  >>>>>>

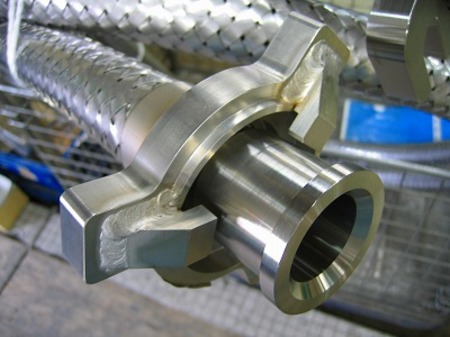

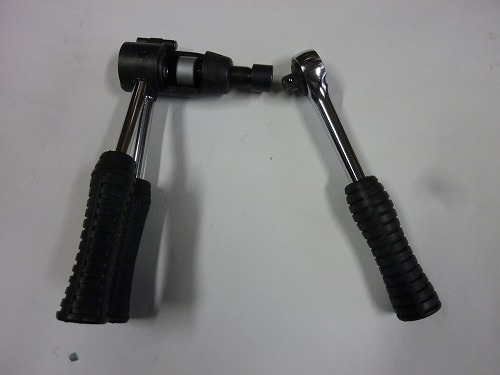

チャージホースについている金具を頂けますか。

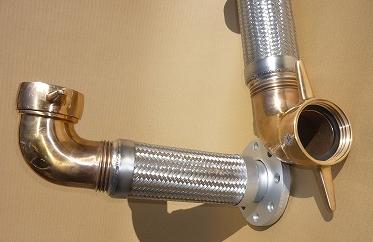

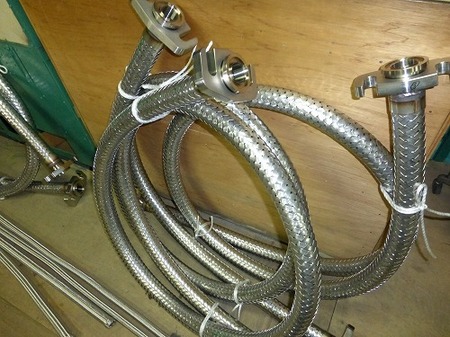

液体窒素、液体酸素などの液化ガス設備とローリー車の間の移送に使われるチャージホース(フレキシブルチューブまたはフレキシブルホースとも呼ばれます)の接続金具については液化ガス各社によって金具が異なりますので、接続金具については各液化ガス会社から分けていただいてください。





ベローズの漏れ検査はどんな検査で全数ですか?

 フレキシブルチューブもベローズも漏れ検査は全数実施します。

ベローズはHeリーク検査(漏れ検査)を全数実施し、お客さんの要求でこのほかにも水没エアーテスト(洩れ検査)、水圧テスト(耐圧テスト)、 浸透探傷検査(非破壊検査法の一種でpenetrant testing, 浸透探傷試験)などを日本非破壊検査協会認定の非破壊検査技術者が社内で検査を行っております。

フレキシブルチューブの漏れ検査はコンプレッサーのエアーではなく、確実にわずかな漏れも発見できるように全て窒素ガスを使った水没エアーテストを行っております。


ベローズのHeリーク検査の様子をYou Tubeで見る事が出来ます。  >>>>>>

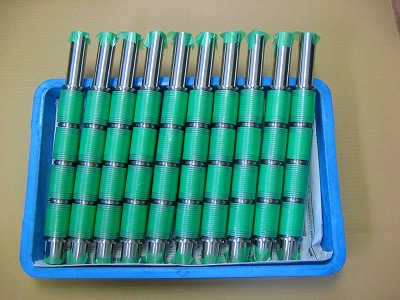

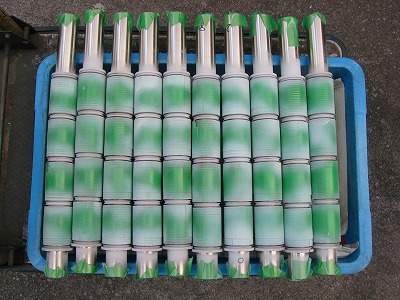

写真はHeリーク検査済みベローズの浸透探傷検査前と検査中の写真です。






非破壊検査とは
"物を壊さずに"その内部のキズ や表面のキズあるいは劣化の状況を調べ出す検査技術のことです。人類が将来にわたって健康な生活を送るた めには、地球規模での自然環境を維持することが不可欠です。このためには、工業製品や各種設備について、それらの安全性を確認しながら可能な限り長期間に わたって利用することにより、廃棄物を極力減らす努力の積重ねが必要となります。非破壊試験は、素材からの加工工程及び完成時の製品の検査、設備の建設時 の検査などに適用することにより、製品や設備の信頼性を高めて寿命を長くすることに役立っております。
日本非破壊検査協会HPより抜粋


Heリーク試験動画でご覧ください >>>>>>

アルミニウム、チタンでも 1個から製作いたしますと書いてあるのになぜ製作しないの

アルミニウム、チタンはお客様支給でのみ製作いたしますと書いてありますように、この材質についてはパイプを支給していただきベローズ成型加工を行い納入させていただいております。

アルミ、チタンとも種類が多く、それに薄板が少ないこと、年に数回ほどしか注文がない、などで材料購入や在庫を持つことが出来ません、それと溶接の問題を完全にクリアーできていないために絞り成型加工のみ注文を頂いております。


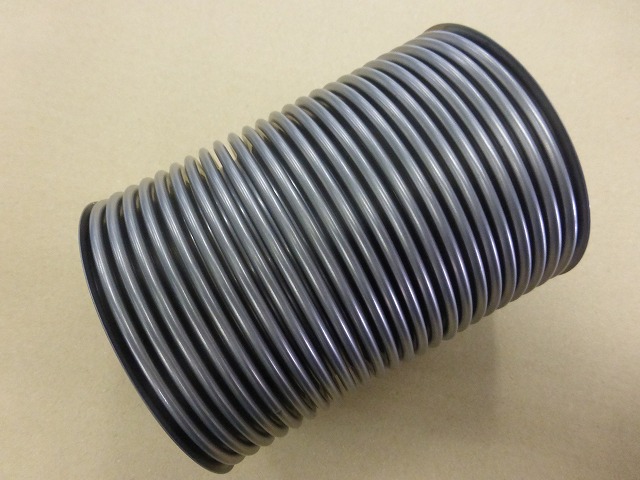

パイプ支給で成型したチタンベローズ

内径87mm 138L 板厚0.2mm 24山



深絞り加工なのに熱処理をしないんですか?

フレキシブルチューブは熱処理を施しますが、我社で製造しているベローズは薄肉の深絞り加工を行いますが、我社の製造方法は素材を伸ばさないため、加工前の組織のままで壊れていません。

そのため金属ですが熱処理加工を行わなくても何万回という繰り返しにも耐えることが出来ます。

熱処理加工をしないで繰り返しに耐えるはずがないとお思いの方は、三元ラセン管工業では展示会に繰り返し耐久試験機を持ち込んで熱処理をしていないベローズの繰り返しをお見せしていますので一度展示会場にお越しいただいてお確かめください。



展示会場での繰り替えしテスト

フレキシブルシャフトやスタンドチューブについての質問

フレキシブルシャフトやスタンドチューブ、マイクロホンなどに使われるフレキシブルチューブの問い合わせが最近多く頂きますが、我社で製造しているフレキシブルチューブ(フレキシブルホースとも言います )は水、油、ガスなどの流体を流すパイプで電線などを保護するパイプではございません。

電気スタンドなどに使われるチューブの問い合わせは製造しておりませんので対応が出来ませんので、恐れ入りますがスタンドチューブ製造会社をお探しください。





ラセン管てなんですか?

ラセン管(螺旋管)とは、

自在に曲げることが出来るパイプで、現在はフレキシブルチューブ(フレキシブルホース)というのが一般的です。

 フレキシブルチューブが考案されたころは薄板の溶接技術がなく薄肉のパイプを製作することが出来なかったために、薄肉の板をらせん状に丸め、パッキンを入れてインターロックして製作したのが螺旋管(インターロックチューブ)です。 形状は湯沸かし器の出湯管と類似しています。

フレキシブルチューブと言ってもスタンド用などに使われるチューブとは構造も用途も違います。


高温に対応するためにパッキン(アスベスト)が使われていたが、アスベストが使われなくなり、現在はパッキンが入っていない特殊な仕様の注文だけにしか対応しておりません。

写真の上段のものが螺旋管で下の製品が溶接パイプから加工したベローズです。








































ステンレスでも錆びるんですか?

ステンレスは錆びない金属ではありません、錆びにくい金属です。



一般的にステンレスに対し、錆びない鋼のイメージが強く印象付けられている為、全く手入れの必要がない金属であるかのように思われ、ステンレスに少しでもサビがみられると、まがい物のように言われる方もおります。



ステンレスは鉄やアルミニウムより耐食性に優れ、非常に錆びにくい金属ですが、成分はほとんどが鉄です。金や銀のように絶対に錆びない金属ではありません。使用条件や環境によって汚れる事も、錆びる事もあります。

ただステンレスのサビは、ほとんどの場合、塩分の付着や鉄粉の付着による「もらいサビ」であって、初期の段階では、表面部分ににとどまり、内部まで侵食される事はほとんどありません、早い時期なら簡単に除去でき、綺麗な表面に戻ります。それを永いあいだ放置しておくとサビが進行し穴があくこともあります。
このように成らない為にもステンレスといえども時々表面状態をチェックし、汚れやサビの手入れが必要です



 しかし流体を間違えると簡単に大きな穴が開いてしまいます。
フレキシブルチューブベローズを発注するときには使用流体をちゃんとお調べのうえ発注してください。
大きな事故につながることにもなりかねますので、ご注意ください。

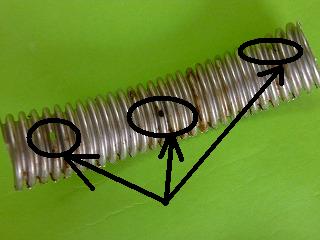

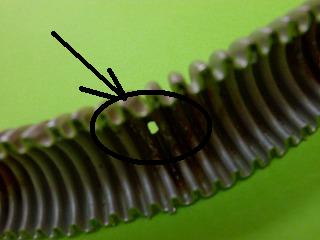

 写真はフレキシブルチューブの材質を間違えて発注し大きな穴が開いてしまった例です。































































薄肉ベローズてどこが違うの?

我社で製造している薄肉ベローズは、板厚が0.1mm、0,15mm、0,17mm、0.2mm、0.25mm、0.3mmが標準です。

一般にベローズと言うと1mmとか2mmの板厚が一般的で、一番の違いはバネ定数が大きく違い薄肉のベローズだと小さな力で大きな伸縮量を取ることが出来製品をコンパクトにすることが出来ます。

しかし板厚が薄い分、耐圧は弱くなります。我社ではその対策として多層のベローズにすることで耐圧にも対応できバネ定数も低く柔らかさも保つことが出来ます。

仕様によっては0.4mm、0.5mmなどの板厚の多層ベローズも成型いたしますので営業担当にお問い合わせください。



100Aのベローズで板厚とバネ定数の比較を表記しました。

板厚   1mm   バネ定数≒2000N/mm

板厚0.1mm   バネ定数≒30N/mm

板厚0.2mm   バネ定数≒160N/mm

板厚0.3mm   バネ定数≒500N/mm



加速器にベローズが使われると書いてありますが、加速器とはとはどんなものですか?

スプリング8のホームページより抜粋しました。
放射光は、光速にほぼ等しい速さの電子(一般的にいうと荷電粒子)の進行方向が磁場で曲げられたとき、進行方向に放出されます。放射光を発生させるためには電子を高いエネルギーまで加速しなければなりません。

このように電子を加速して大きな運動エネルギーを与える装置を加速器といいます。


加速器とは
電気を持った電子や陽子、あるいは原子からいくつかの電子をはぎ取った陽イオンなどを荷電粒子と呼んでいるんだ。このような荷電粒子を電気の力で引っ張って、より速くする機械を加速器というけど...続きを読むキッズサイエンティスト

ハステロイC-22のフレキシブルチューブは製作できますか?

フレキシブルチューブの標準はSUS304,SUS316Lの2種類ですが、少量で内径32mm以上で長さ500mmぐらいまでの長さであればベローズを使い、ハステロイ、インコネル等の特殊材質での注文にも仕様によっては対応いたしますのでまずは営業にご相談ください。

耐食とはどんなこと??

耐食材料とは簡単に言いますと、腐食(錆び)にくい、酸化し難い材料のことです。

金属が周りの環境の成分と反応して酸化し金属としての性能が低下して使用できなくなることを腐食と言います。
腐食しにくい → 耐食性に優れている

錆び易い鉄でも常に表面を綺麗に磨けば錆びません、ステンレスは錆びにくい金属ですが表面にごみ埃がついた状態にしておくと錆びてきます。
自然界にある金属を工業用に精錬加工された金属は元の安定した状態に戻ろうとします、これが腐食現象です。

参考までにステンレス協会のホームページをご覧ください。「ステンレスの耐食性と腐食現象について」書かれております。 >>>>>>

フレキシブルチューブやベローズの溶接方法はなんですか

アルゴン溶接と銀ローを行って溶接を行っています。

アルゴン溶接とは
タングステン電極の周りからアルゴンガスを放出して酸素を遮断し溶接を行います。電極が細く非常に精密な溶接を行う事が出来ステンレスやアルミなどの溶接に使われます。
薄肉ベローズや造管の溶接には溶接棒を使用しないで母材同士を溶かして溶接を行っています。

アルゴン溶接作業を動画で見る事が出来ます。 >>>>>>


銀ロー溶接とは
銅合金や銅とステンレスとの溶接には酸素ガスとアセチレンガスを使用して銀が30%以上含まれた溶接棒を溶かして接合する溶接のことです。
img20101001103157740.jpg     P1050508.jpg




フレキシブルチューブのアルゴン溶接の動画をご覧ください >>>>>>

フレキシブルチューブを固溶化熱処理すると言いますが、どういうことなのか、またなぜそれを行うのですか。

フレキシブルチューブを成型するには、高速回転で波型加工を行います。その為ステンレスの素材が加工硬化(硬度HV160前後のものがHV380位まで)してしまいます。
加工硬化を起し金属が硬くなり過ぎると、割れを生じ易くなってしまいます。

これを解消するには金属組織にたまった歪みを解消し、金属本来の柔軟性を回復させる必要がありそのため歪みを解消させて金属組織を規則的な組織に戻すための処理として再結晶化という熱処理が施されます。

固溶化熱処理とは...鋼の合金成分を固溶体に溶解する温度以上に加熱して十分な時間保持し、急冷してその析出を阻止する処理のことです。


多層ベローズとは

ベローズはパイプから波型成型をいたします。通常は1本のパイプですが多層ベローズの場合にはパイプの径を少しずつ変えて2本、3本または4本隙間のないパイプを作って波型加工をします。

例) 0.6mmの1層ベローズ     バネ定数が高い
   0.15mmの4層ベローズ     バネ定数が低い
多層ベローズの柔らかさは0.15mmの柔らかさを保ち耐圧は0.6mmの耐圧を保持できます。

多層ベローズはなぜ柔らかいの?
電話帳と同じ厚みの紙だと、とても人間の力では曲げる事が出来ませんが電話帳は子供でも曲げる事が出来ます。
多層ベローズは、これと同じことです。

外国製の機械についているベローズの修理はできますか?

ご使用になっている流体(または気体)によっては修理できない場合がございます、それと現物を拝見しないと判断は出来ませんので現物をお送りいただくか、お送りできない場合には写真に撮ってお送りいただいてベローズの交換修理が出来るか判断させていただきます。

ベローズを取り外しする際に金具に傷をつけてしまうようなものについては修理はできません。
納期が修理品でも2週間程度はかかると思いますが、それでもよろしいでしょうか。

オーストリア製ベローズの修理実績 >>>>>

ベローズが割れて洩れています修理できますか?

ベローズの修理は出来ませんが、現物を拝見してベローズの交換が出来るか判断させて頂きます。その際、ご使用されていた流体(又は気体)によっては修理できない場合がございます。

事例

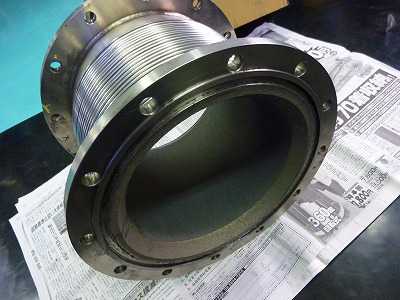

ベローズ取替え前

ベローズ取替え修理後

見積回答はどのくらいの時間が掛かりますか?

フレキシブルチューブについては、標準品の継手の場合にはその場で回答が出来ますが、特殊材料、特殊仕様の場合には素材調達の確認や設計等を必要といたしますので4~5日のお時間を頂きます。 ベローズについてはお客様の仕様によって設計をいたしますので1週間程、お時間を頂きます。見積回答を早くお知らせするためにも使用条件等をお問い合わせフォームにご記入の上、メール又はFaxにてお願いいたします。

ベローズの製作最大径はどのくらいまで製作できますか?

成型ベローズの製作最大径は内径850ミリまで希望の寸法(1mm単位で)製作いたします。 写真はベローズ板厚0.4mm 外径850mm バネ定数 450N/mm の加速器に使われたベローズです。 IMG_0399.jpg

ベローズに取付ける金具を支給しても取付けしていただけますか?

フレキシブルチューブもベローズも取付け金具の御支給でも製作はいたしますが、チューブやベローズとの取付け寸法等がございますので、設計チームにご相談ください。

鉄の材質でベローズは製作してくれますか?

鉄製では製作いたしません。
ベローズの標準材質はステンレスが標準でSUS316Lです。

三元ラセン管工業㈱でベローズに使用している材質とその特性
SUS316L (オーステナイトステンレス鋼)最も一般的なステンレス材料。標準品です、安価、短納期で製作可能です。
Mモネル(ニッケル銅合金)耐食性が優れており、特に耐海水性が優れている。
ニッケル(工業用純ニッケル)耐食性(特に耐アルカリ性)に優れ、化学工業、食品工業などに多く使用される。
ハステロイC-22(耐食合金)酸化・還元両耐食性を持つ万能型耐食合金、耐海水、高温耐食性に優れている。
インコネル625(耐食耐熱超合金)耐熱性(高温から極低温)・高温耐食性に優れた特殊用途材料。
チタン(耐食耐耐熱超合金)軽量で強度が高く、耐熱性・耐食性に優れ、ロケット・航空機等に多く使用される。
MAT21(超耐食性ニッケル基合金)ハステロイを超える新耐食金属材料。酸、アルカリ、ハロゲン等様々な腐食因子及び極低温から高温まで広く使用可能。

800℃のエンジン排気の配管に使えるベローズはありますか?

インコネル625製のベローズをお使いになれば大丈夫です。

耐熱用ベローズの製作実績 >>>>>

低温配管にベローズを使いたいのですが材質は?

標準のSUS316L製ベローズで大丈夫です。液体窒素、液体酸素の配管などに使われています。 低温配管製作事例

角型のベローズ伸縮管は出来ますか?

丸型の成型ベローズしか製作しておりません、角型は現在では製作が出来ません。

マイクロホン用のフレキシブルチューブ有りますか?

弊社の製造しているフレキシブルチューブは流体配管用のホースで、スタンド用、マイクロホン用のチューブは製造しておりません。

電気スタンド用のフレキシブルチューブ有りますか?

弊社の製造しているフレキシブルチューブは流体配管用のホースで、スタンド用、マイクロホン用のチューブは製造しておりません。

お支払いは、どこに振り込めばいいの?

三井住友銀行(銀行番号009) 深江橋支店(店番144)
口座名 三元ラセン管工業(株)
ミツモトラセンカンコウギョウ(カ  当座  0288672
にお願い致します。

ロングフレキの工具、金具は市販でありますか?

ロングフレキシブルチューブの専用工具、金具は市販されておりません。他社の部品をお 使いになりますと水漏れの原因となりますのでチューブのみの購入はご注意ください。 15A,20Aは兼用ですが25Aはオプションです。

ロングフレキシブルチューブの工具、金具は?

ロングフレキシブルチューブの専用工具、金具は市販されておりません。他社の部品をお 使いになりますと水漏れの原因となりますのでチューブのみの購入はご注意ください。 専用工具は西田合金製をお使いください。 P1050454.jpg

テフロンホースやシリコンホースはバンド締めで取付けられますか?

テフロンホース、シリコンホースはチューブのみでの販売はしておりません。洩れの原因にな りますので両端に金具を取付けお渡しいたします。仕様を確認して注文を御願いいたし ます。

テフロンホース、シリコンホースをチューブのみでもらえますか?

テフロンホース、シリコンホースはチューブのみでの販売はしておりません。洩れの原因にな りますので両端に金具を取付けお渡しいたします。仕様を確認して注文を御願いいたし ます。

温度が高くて、高真空で、ゴムホース、テフロンホースでは使用できない振動で困っています。いいものないですか?

弊社の開発した超柔軟な防振用 の金属ホーススーパーベローを一度試してみませんか。振動乾燥機等で実績があります。

振動乾燥機などの振動機械と固定配管との間にどんなチューブを取付ければいいですか?

弊社の開発した超柔軟な防振用 の金属ホーススーパーベローを一度試してみませんか。振動乾燥機等で実績があります。

振動でチューブが、ベローズがすぐに割れてしまう?

弊社の開発した超柔軟な防振用の金属ホーススーパーベローを一度試してみませんか。振動乾燥機等で実績があります。 スーパーベローとは振動吸収用に三元ラセン管工業が 開発したフレキシブルチューブの曲げ、ベローズの伸縮のどちらにも対応でき、超柔軟でバネ性もある真空から高圧まで対応できる万能のホースです。 supaberou.jpg

高温ですが出来ますか?極低温ですが出来ますか?

ベローズでしたら仕様により一概には言えませんが目安としては
-270℃~900℃まで対応いたします。

ベローズやフレキシブルチューブの見積すぐ出ますか?

フレキシブルチューブは金具が別作でない限りすぐに回答いたします。ベローズ、ジャバラ に関しては全て設計からです。少々お時間を頂きます。 見積回答を早くお知らせする為にも使用条件等をお問い合わせホームに記入御願いいたします。

ベローズやフレキシブルチューブの納期はどのくらいの日数が?

フレキシブルチューブは数量にもよりますが特別仕様でなければ2~3日です。お急ぎの場合には翌 日の発送も致します。ロングフレキシブルチューブは即納です。成型ベローズはだいたい20日ぐらいです。 仕様により違いますが、溶接ベローズについては40日ぐらいかかります。 テフロンホース、シリコンホースは1週間。ジャバラは20~30日ぐらいです。

ベローズの寸法は、こちらの希望で出来ますか?

スペースがないので規格品のベローズでは使えないのですが?など 成型ベローズの32mmから850mmまででしたら1mm単位で1個でも型代不要で製作いたします。

何処の代理店に注文すればいいの?直接取引きしてもらえますか?

代理店販売はしておりません。直接のお取引とさせていただきます。

1本しか必要ないけれど?少量でも製作してくれますか?

金額にかかわらず希望の仕様に合わせて1本から注文をお受けいたします。 ベローズは特殊材料のハステロイ、インコネル、ニッケル、モネル等でも1個から製作いたします。 フレキシブルチューブも希望の長さで1本から対応いたしております、特注品も気軽にお問い合わせください、 特注品が得意です。 金額によっては送料がかかる場合があります。注文時にお問合せくだい。
  • お客様の声
  • 新着情報

ベローズラボ
(三元ラセン管工業株式会社)
〒536-0022
大阪府大阪市城東区永田
1丁目2番37号
TEL 06(6968)2037
FAX 06(6968)7475
