  • 液化ブタンの配管に使われる安全弁用ベローズ(2層ベローズ)

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

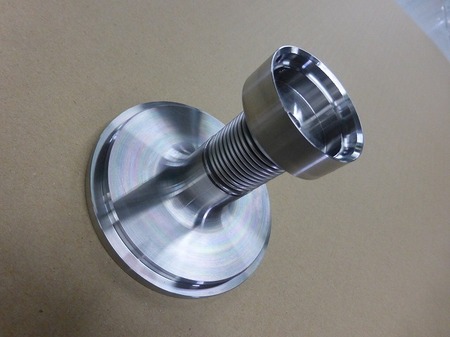

液化ブタンの配管に使われる安全弁用ベローズ(2層ベローズ)

 安全弁に使われる2層ベローズ

流体 液化ブタン 温度40℃ 使用圧力 1.96Mpa 伸縮量 -4.6mm



安全弁とは

流体の発生装置安全を確保するために安全弁を使用します。流体の圧力が最高使用圧力を超えた時に自動的に弁の口が開いて流体を放出し、圧力を下げて安定をはかるバルブです。

大気に放出できない流体(気体)の場合にベローズを使った安全弁を使用します。

液化ブタンの配管に使われる安全弁用ベローズ(2層ベローズ)
寸法 ベローズ内径20mm L=30mm
板厚 0.14mmx2層
材質 ベローズSUS316L 金具SUS304
