安全弁に組込まれる多層ベローズ

更新日：2015年10月05日

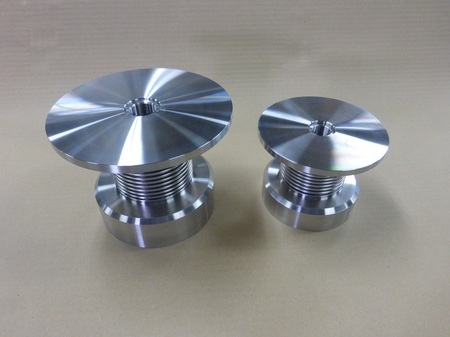

安全弁に使われるシール用ベローズ　

（左側）　７８ｍｍｘ９６ｍｍｘ７６Ｌ　　多層（２層）ベローズ　使用圧力０．５Ｍｐａ　縮量１７ｍｍ　

（右側）　６４ｍｍｘ８２ｍｍｘ５２．５Ｌ　１層ベローズ　使用圧力０．３Ｍｐａ　縮量１５ｍｍ

板厚	（大）０．１７ｍｍｘ２層　（小）０．２５ｍｍ
材質	ベローズＳＵＳ３１６Ｌ　金具ＳＵＳ３０４
