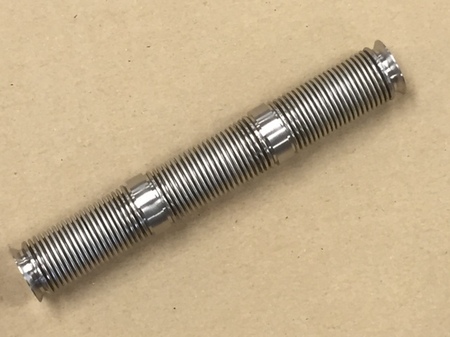

内径15mmx141Lのベローズで15mmの軸方向の伸縮を吸収

軸方向伸縮量 -10mm、+5mm 要求寿命10,000回  ベローズ内径15mmx141L 両端特殊金具
ベローズ2層 材質 ベローズ・金具SUS316L バネ定数5.8N/mm  設計圧力 (内)大気 (外)3.0Mpa

内径15mmx141Lのベローズで15mmの軸方向の伸縮を吸収
寸法 15mmx141L
板厚 2層
材質 ベローズSUS316L 金具・リングSUS316L
