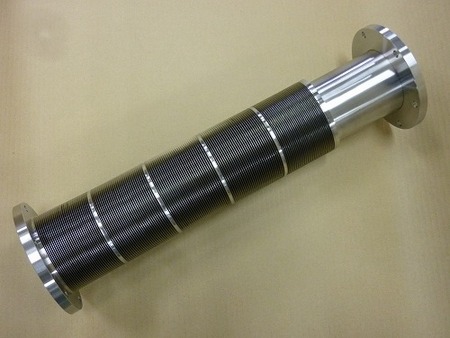

シャフトシール用「溶接ベローズ」

軸方向伸縮 290mm バネ定数 0.4N/mm 寿命 10,000回

ベローズノ成型方法には液圧成型ベローズ、ロール成型ベローズ、溶接ベローズ3種類あり、用途によって使い分けられます。
溶接ベローズは、プレス加工した円盤を谷、山と円盤を交互に溶接してジャバラ形状にしたベローズで、成型ベローズに比べて内圧に対しては弱いが繰り返しの回数は成型ベローズの何十倍もの耐久性があります.。しかし溶接工程が多く高価格になってしまいます。
必要繰り返し回数によっては溶接ベローズでなく、成型ベローズで対応できることもありますのでよく繰り返し回数をお確かめ下さい。
シャフトシール用「溶接ベローズ」
寸法 ベローズ内径90mm ベローズ外径120mm 面間590mm
材質 ベローズSUS316L  金具 SUS304
