液体水素で使われるインコネル625製ベローズ

大学の研究室から注文を頂いた液体水素用ベローズ伸縮管

ベローズ内径68mm、面間105mm 両端特殊フランジ

ベローズ板厚0.2mm  設計圧力0.2Mpa  軸方向伸縮量10mm

バネ定数16.5N/mm

流体-251℃ 液体水素

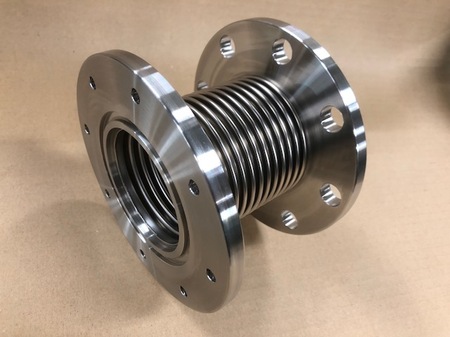

液体水素で使われるインコネル625製ベローズ
寸法 68x105
板厚 0.2mm
材質 ベローズインコネル625 フランジSUS316L
