ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

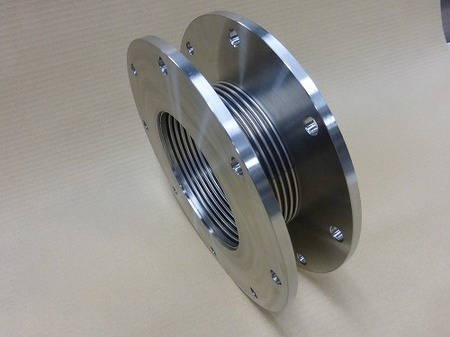

短面間の金属ベローズ伸縮管

 ベローズの内径が170mmでフランジの外径が380mもあり、面間が85mmの伸縮管

ベローズ内径170mmx85L 板厚0.3mm バネ定数122.1N/mm 軸方向伸縮量±5mm 設計圧力1100mmAq
短面間の金属ベローズ伸縮管
寸法 内径170mmx85L
板厚 板厚0.3mm
材質 ベローズSUS316L フランジSUS316
