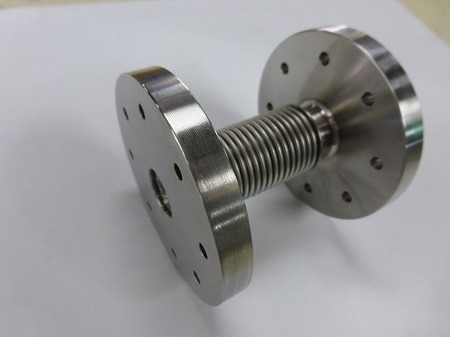

液体窒素配管に使われた内筒付多層ベローズ

液体窒素の装置に取り付けた内筒付伸縮管ベローズ ベローズ内径20mm 面間80mm ベローズ板厚0.14mmx2層

仕様流体 液体窒素-196℃~+20℃ 軸方向伸縮+1.2mm 設計圧力 0.5Mpa バネ定数13.3N/mm ベローズ内径20mmですが内筒がついています。
液体窒素配管に使われた内筒付多層ベローズ
寸法 ベローズ内径20mmx面間80mm
板厚 0.14x2層
材質 ベローズSUS316L その他全てSUS304
