ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

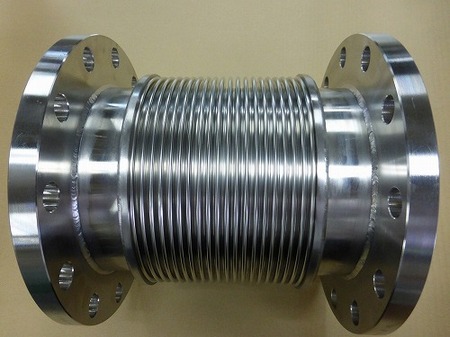

軸直角方向に振幅がある排ガス配管に使うベローズ伸縮管

200℃の排ガスが流れる200Aの配管に使われるベローズ

JIS10K200A SUS304フランジ付
軸方向伸縮量-10mm 軸直角方向3.5mm振幅 バネ定数17N/mm
軸直角方向に振幅がある排ガス配管に使うベローズ伸縮管
寸法 内径214mm 面間310L
板厚 0.25mm
材質 ベローズSUS316L フランジ・金具SUS304
