  • これはフレキでなく振動吸収用の金属ベローズです。

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

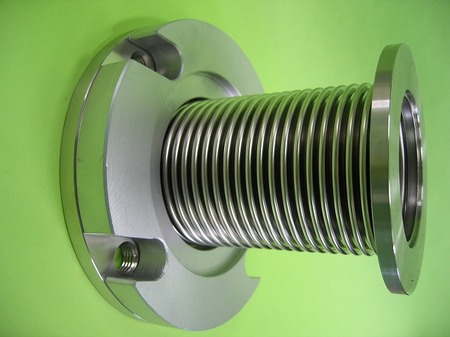

これはフレキでなく振動吸収用の金属ベローズです。

一見フレキシブルチューブのように見えますが変位±25mm、軸直角変位8mmを吸収する製鉄所で使われている薄肉のベローズです。
設計圧力0.05Mpa バネ定数8.5N/mm
これはフレキでなく振動吸収用の金属ベローズです。
寸法 内径65mmx面間135mm
板厚 0.2mm
材質 ベローズSUS316L 固定フランジSUS316L 切欠きルーズフランジSS400
