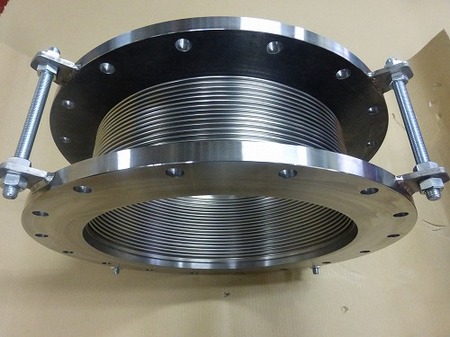

JIS真空フランジVF500が付いたベローズ伸縮管

JISフランジVF500が付いた真空配管用ベローズ伸縮管
軸方向伸縮量ー20mm バネ定数110.1N/mm 設計温度400℃

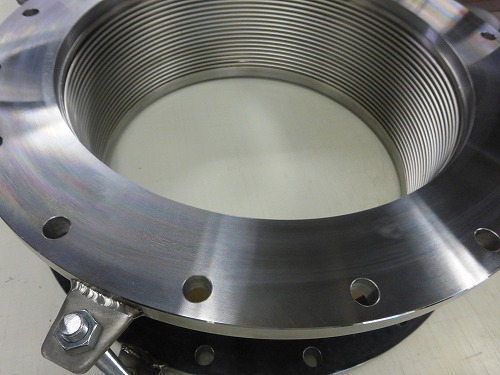

JIS真空フランジVF500が付いたベローズ伸縮管
寸法 内径450mm 面間200L
板厚 0.3mm
材質 ベローズSUS316L フランジSS400 ホルダーSUS304 セットボルトSS400
