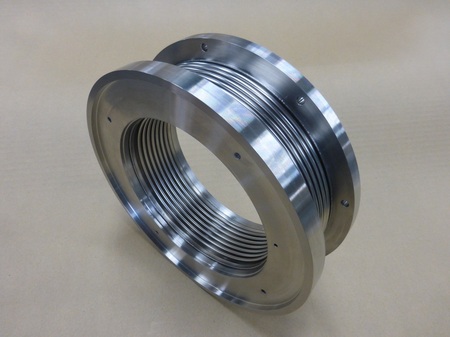

これでもベローズのジャケット管です。

ベローズ内径 (内管)186mm・(外管)206mm 面間86mm  両端違径の特殊フランジ付

バネ定数 (内管)33N/mm (外管)25.8N/mm 設計圧力0.1Mpa

これでもベローズのジャケット管です。
寸法 168mmx86mm
工程
MJ161025-N007
板厚 0.17mm
材質 ベローズSUS316L フランジSUS304
