パッキンがいらないコニカル式ユニオンを取り付けたフレキシブルチューブ

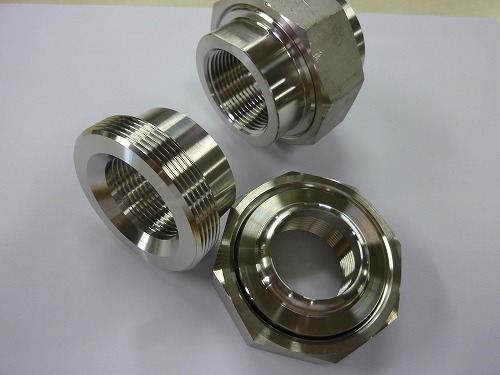

 コニカル式ユニオン コニカル(円錐)と名前がついているようにシールをパッキンでなく球面と円錐状の当たりでシールするタイプのユニオン継手が付いたフレキシブルチューブで鉄道関係に納入しております。

繰り返し取り外しする配管ではシール面を傷つけてしまうために使用いたしませんがパッキンを使わないので耐熱用などに使われます。  取扱いに注意しないとシール面にごみを挟んだり傷をつけるとシールできなくなります。

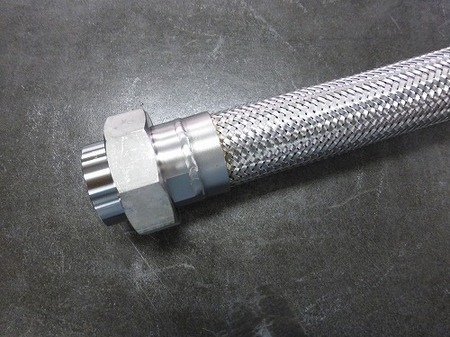

パッキンがいらないコニカル式ユニオンを取り付けたフレキシブルチューブ
寸法 32Ax500L
板厚 0.3mm
材質 フレキシブルチューブSUS304 ブレードSUS304 ユニオンSUS304
