フレキシブルチューブではありません。軸方向の伸縮を吸収する多層ベローズ伸縮管

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

フレキシブルチューブではありません。軸方向の伸縮を吸収する多層ベローズ伸縮管

更新日：2014年12月16日

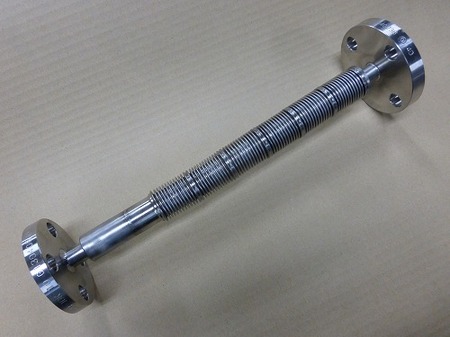

フレキシブルチューブのように見えますが、ベローズで曲げでなく軸方向の伸縮を吸収するベローズ伸縮管です。

ベローズ内径２５ｍｍで面間３８０ｍｍで軸方向伸縮量－５０ｍｍを吸収しても座屈しない構造になっています。
片側ＪＩＳ１０Ｋ（２０Ａ）　片側ＪＩＳ１０Ｋ（１０Ａ）溝付きフランジ
流体アルゴンガス　バネ定数２．８Ｎ/ｍｍ　繰り返し回数６０００回

寸法	ベローズ内径２５ｍｍｘ面間３８０ｍｍ
板厚	０．１５ｍｍｘ２層
材質	ベローズＳＵＳ３１６Ｌ　フランジ・内筒・短管　ＳＵＳ３０４
