溶接なしのフレキジョイント

更新日：2013年12月12日

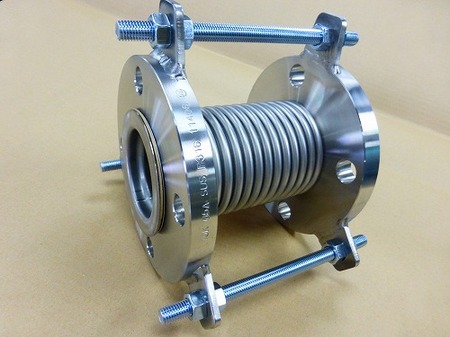

溶接なしの伸縮管(２０Ａから１５００Ａまで製作可能）　ベローズ内径７５ｍｍ　ＪＩＳ１０Ｋフランジ付　設計圧力０．０２Ｍｐａ　バネ定数８４９Ｎ/ｍｍ　フランジＳＵＳ３１６　内筒ＳＵＳ３１６　薄肉のロール成形ベローズとは違いますのでご注意ください。

０．１ｍｍとか０．２ｍｍのバネ定数の低い(板厚０．１５ｍｍの場合　バネ定数４．０Ｎ/ｍｍ）薄肉ロール成型ベローズではこのタイプは製作できません。

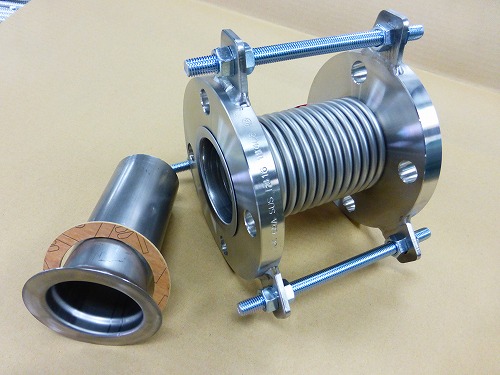

内筒も溶接していないので取り外すことが出来ます。　配管後セットボルトは取り外してください。
