ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

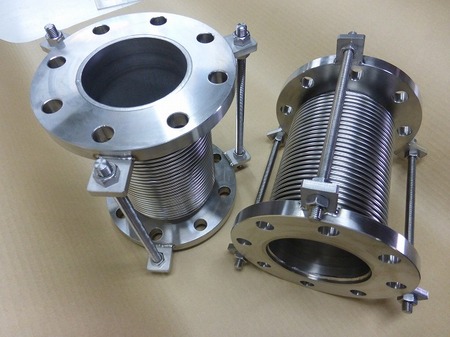

ダブル内筒(スライド式内筒)付ベローズ伸縮管

顆粒状の流体のためベローズ内面を擦らないように内筒がダブルになってスライドするようになっています。

フランジJIS10K 100A 使用圧力15Kpa 軸方向伸縮-50mm バネ定数13.0N/mm 要求寿命3000回

ダブル内筒(スライド式内筒)付ベローズ伸縮管
寸法 ベローズ内径126mm 面間250mm
板厚 0.2mm
材質 ベローズSUS316L 金具・フランジSUS304
