ベローズ伸縮管(内筒付）

更新日：2012年10月29日

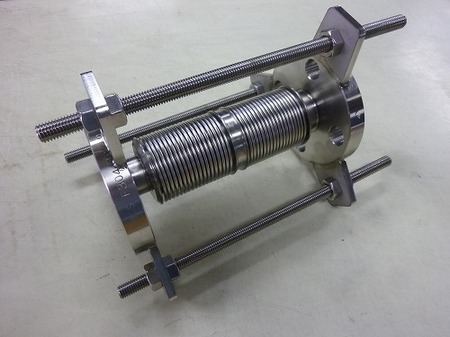

小口径のバネ定数が低い薄肉ベローズ伸縮管　流体は球状活性炭が通るためベローズ内面に接触してベローズ内面が削られないように内筒が付いています。
面間１８０ｍｍで日に１回軸方向に５０ｍｍ伸びがある配管に取り付けられます。

設計圧力　０.２Ｍｐａ　バネ定数　５.７Ｎ／mm　繰り返し回数３０００回
