  • 新開発ベローズ「超深絞り薄肉成型ベローズ」

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

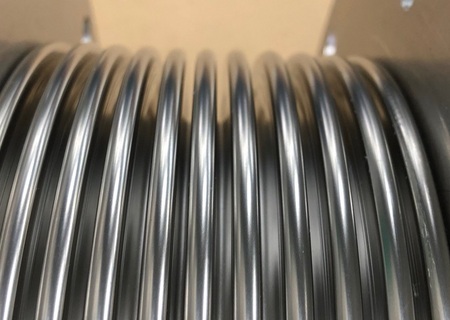

新開発ベローズ「超深絞り薄肉成型ベローズ」

ベローズ板厚0.2mm ベローズ内径141mmで山高17mmの成型ベローズを開発しました。

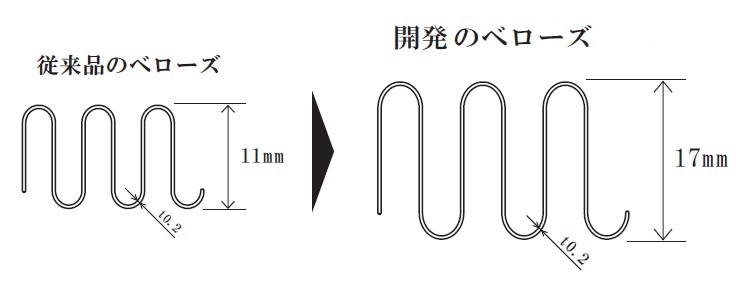

自社の従来品ベローズ

 板厚0.2mm、ベローズ内径141mm、外径163mm、山高11mm、バネ定数11.2N/mm

今回開発のベローズ

 板厚0.2mm、ベローズ内径141mm、外径175mm、山高17mm、バネ定数 4.4N/mm

  繰り返し試験10万回をクリアーしました。

新開発ベローズ「超深絞り薄肉成型ベローズ」
寸法 内径141mm
板厚 0.2mm
材質 SUS316L
