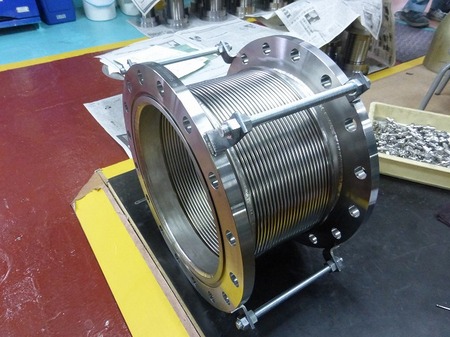

軸直角変位を吸収する短面管ベローズ伸縮管

 軸方向変位量135mm(3回/日) 軸直角方向伸縮量±0.4mm(15000回/日)の変位がある配管に使われた。VG350Aフランジが取りついたセットボルトが取りついたセットボルト付短面間ベローズ伸縮管  設計圧力1Pa  バネ定数29N/mm
軸直角変位を吸収する短面管ベローズ伸縮管
寸法 ベローズ内径356mmx295L
板厚 0.2mmx2層
材質 SUS316L
