面間500mmで変位量ー100mmを吸収する金属ベローズ

バネ定数が低く大きな伸縮量を吸収できる金属ベローズ伸縮管
多機能濾過装置(濾過機・攪拌機・乾燥機)などのシャフトシール用に使われています。
温度0℃~143℃  圧力FV~0.3Mpa 軸方向伸縮量-100mm

もっと大きな伸縮量がある多機能濾過装置用のシャフトシール用ベローズ >>>>> http://www.mitsumoto-bellows.co.jp/case/cat39/000089.html

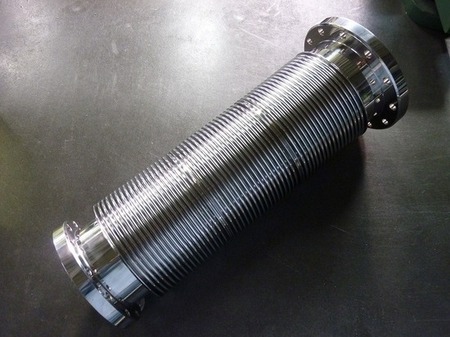

面間500mmで変位量ー100mmを吸収する金属ベローズ
寸法 ベローズ内径 116mm  面間 500mm
板厚 0.25mm
材質 ベローズSUS316L フランジSUS316
