多層(2層)ベローズの外層に穴をあける無茶な要求にも対応できる成型技術

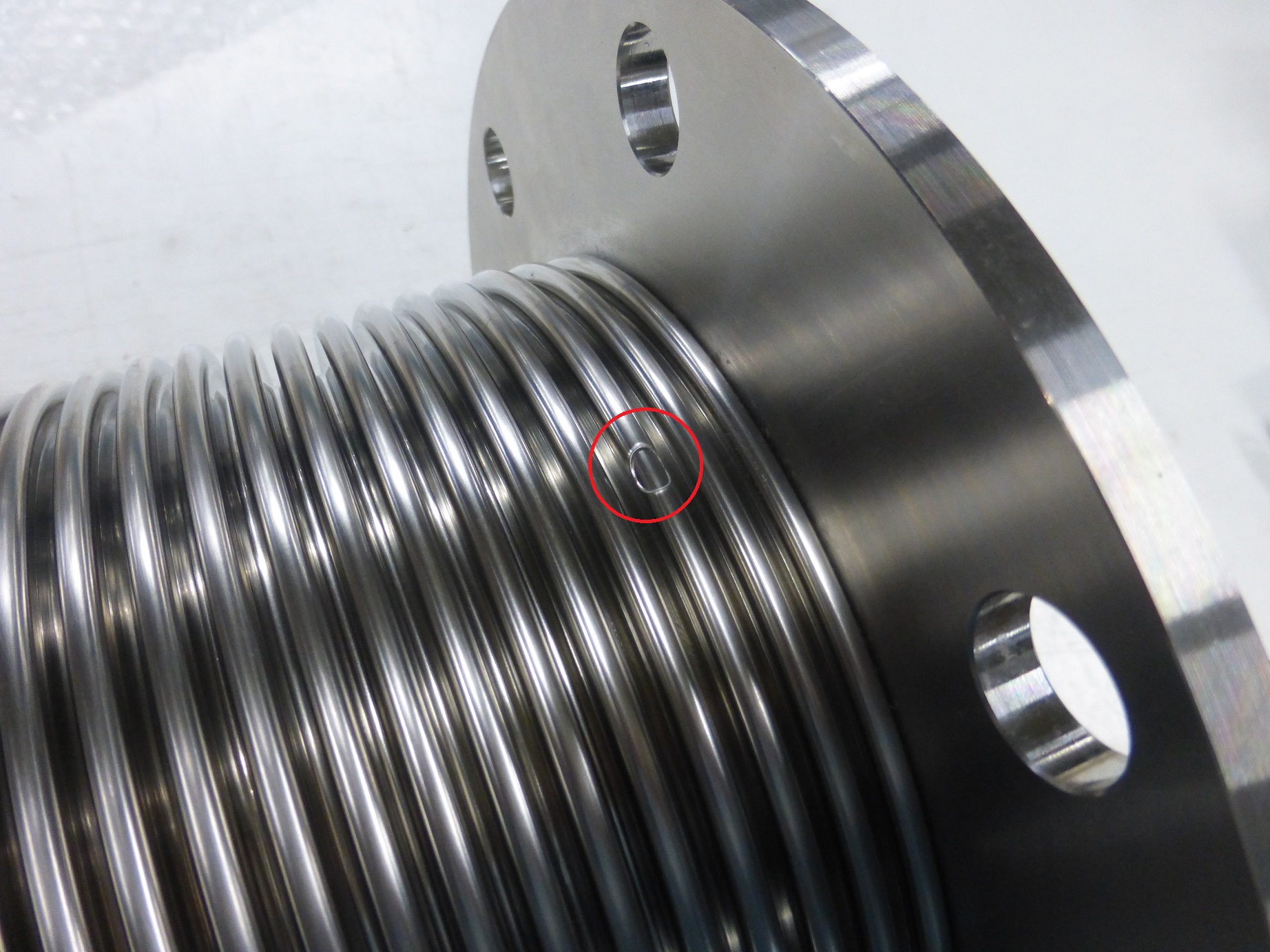

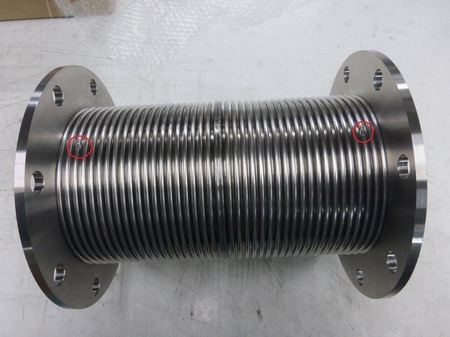

多層(2層)ベローズの外側のベローズの山に2箇所穴が開いている伸縮管 ベローズの山に穴が開いていても成型できる技術があります。

軸方向伸縮±40mm 軸直角方向変位量25mm バネ定数10.8mm/mm




多層(2層)ベローズの外層に穴をあける無茶な要求にも対応できる成型技術
寸法 内径155mm 面間310mm
工程
MJ161206-NO15
板厚 0.2mmX2層
材質 SUS316L
