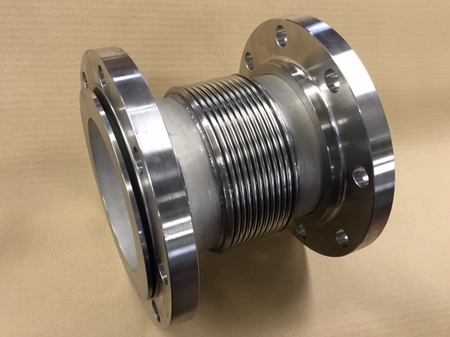

JPI150Lbフランジが付いた150A3層ベローズ伸縮管

ベローズ内径160mm 面間260mm 両端JPI150Lb(150A)ルーズフランジ付

軸方向伸縮量±2.0mm 軸直角方向変位±1.0mm バネ定数63.3N/mm 設計圧力0.5Mpa  流体温度-196℃~+40℃

JPI150Lbフランジが付いた150A3層ベローズ伸縮管
寸法 160mmx260L
板厚 3層
材質 ベローズSUS316L フランジ・ラップジョイントSUS304
