  • 振動に対応できるチューブがなく困っていた配管を多層ベローズが解消しました。

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

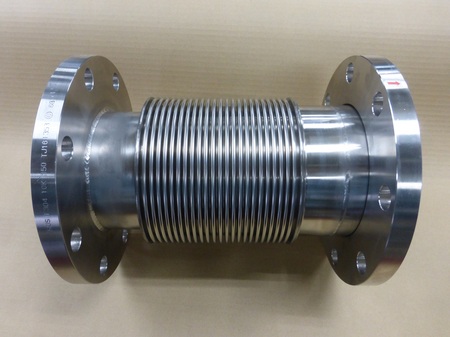

振動に対応できるチューブがなく困っていた配管を多層ベローズが解消しました。

フレキシブルチューブでなく2層ベローズで 振動吸収を解消しました。

ベローズ内径162mm 面間350mm 内筒付 JIS10K(150A)フランジ 片側ルーズ
ベローズ板厚0.25mmx2層 バネ定数37.1N/mm 使用圧力0.3Mpa

振動に対応できるチューブがなく困っていた配管を多層ベローズが解消しました。
寸法 内径162mm 面間350mm
板厚 0.25mmx2層
材質 ベローズSUS316L フランジSUS304 ラップジョイントSUS304 短管SUS304
