化学プラント設備の紛体配管に使われた化学研磨仕上げのベローズ

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

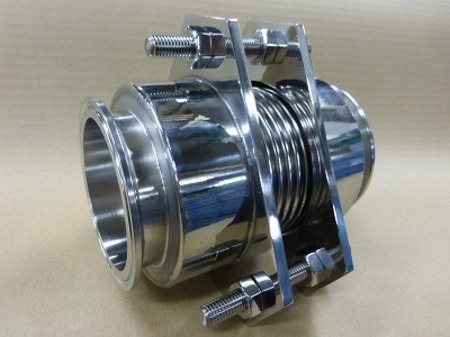

化学プラント設備の紛体配管に使われた化学研磨仕上げのベローズ

更新日：2014年10月21日

ベローズ内径７２ｍｍ面間１４５ｍｍ３Ｓフェルール付
ボルトナット付伸縮管仕上げは化学研磨材質ベローズＳＵＳ３１６Ｌそのほかは全てＳＵＳ３０４

ベローズ板厚０．２５ｍｍ流体紛体バネ定数２４Ｎ/ｍｍ
軸方向伸縮量±５ｍｍ軸直角変位２ｍｍ使用圧力０．５Ｍｐａ

研磨加工には化学研磨、電解研磨、バフ研磨があります。

オーステナイトステンレス鋼　ＳＵＳ３１６Ｌ　
もっとも一般的なステンレス材料、安価・短納期で製作が可能

ＳＵＳ３１６Ｌの成分

寸法	ベローズ内径７２ｍｍｘ面間１４５ｍｍ
板厚	０．２５ｍｍ
材質	ベローズＳＵＳ３１６Ｌ　その他全てＳＵＳ３０４
