ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

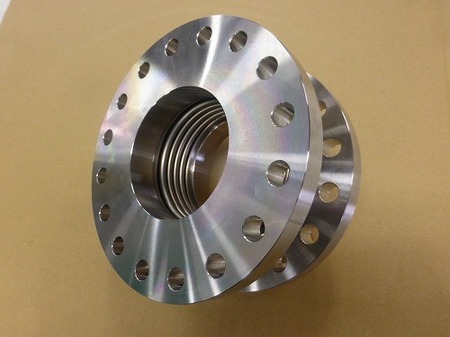

インコネル製3層ベローズ伸縮管

インコネル625製 短面間多層(3層)ベローズ伸縮管
使用圧力0.01Mpa  バネ定数161.3N/mm  軸方向伸縮量-2mm



インコネル625のベローズが原子力関連やエンジン関連産業に多く使われます。

インコネル625 耐食・耐熱超合金
耐熱性(高温から極低温)・高温耐食性に優れた特殊用途材料

インコネル625の成分

インコネルとは
インコネル(Inconel®)はニッケル基の超合金の商標である。
インコ社(International Nickel Company)の商品名であり、ニッケルをベースとし、鉄、
クロム、ニオブ、モリブデン等の合金元素量の差異によってインコネル600、インコネル625、インコネル718、インコネル750X等様々なものに分けられる。 インコネルは耐熱性、耐蝕性、耐酸化性、耐クリープ性などの高温特性に優れており、スペースシャトル、原子力産業、産業用タービンの各種部品、航空機のジェットエンジン、身近なものでは自動車用の高級マフラーなど様々な分野で使用されている。
ウィキペディアフリー百科事典より

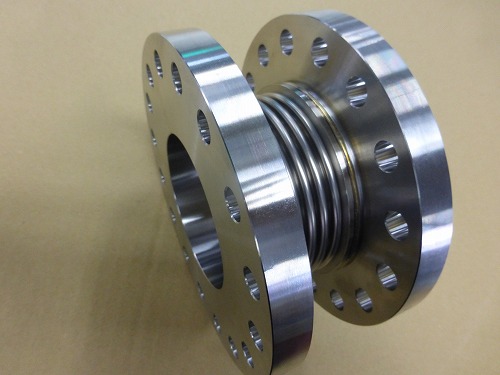

インコネル製3層ベローズ伸縮管
寸法 内径75mm 面間76mm
板厚 0.2mmx3層
材質 ベローズ インコネル625  特殊フランジSUS304
