ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

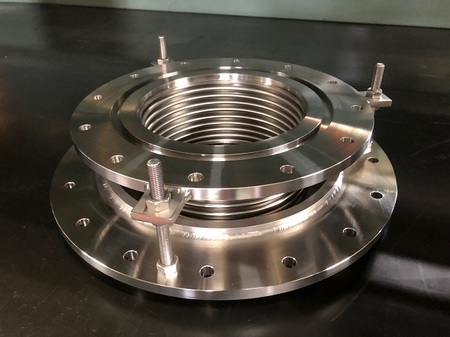

軸直角変位を吸収するベローズ伸縮管

140mmx82mm 両端特殊フランジ・ボルトナット・ホルダー付き

使用圧力50Kpa 軸方向伸縮量-20mm  軸直角変位量30mm バネ定数14.1N/mm


短い面間で大きな伸縮量を吸収できる、バネ定数の低いベローズ

軸直角変位を吸収するベローズ伸縮管
寸法 140mmx82mm
板厚 0.2mm
材質 ベローズSUS316L その他フランジ・金具SUS304
