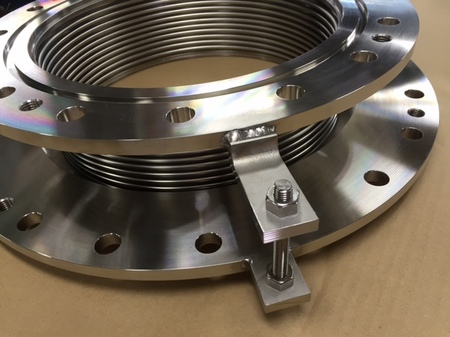

軸方向伸縮と軸直角方向の変位を吸収する面間115ｍｍの300Ａベローズ伸縮管

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

軸方向伸縮と軸直角方向の変位を吸収する面間115ｍｍの300Ａベローズ伸縮管

更新日：2015年08月04日

ベローズ内径３００ｍｍ　面間１１５ｍｍ　特殊フランジ　ボルト・ナット・ホルダー付

ベローズ板厚０．２５ｍｍ　バネ定数３８．３Ｎ/ｍｍ　設計圧力０．０１３Ｍｐａ　
材質　ベローズＳＵＳ３１６Ｌ　フランジＳＵＳ３１６Ｌ
ボルト・ナット・ホルダーＳＵＳ３０４
軸方向伸縮量-３５ｍｍ　軸直角方向変位量±２ｍｍ

寸法	ベローズ内径３００ｍｍ　面間１１５ｍｍ
板厚	０．２５ｍｍ
材質	ベローズＳＵＳ３１６Ｌ　フランジＳＵＳ３１６Ｌ　ボルト・ナット・ホルダーＳＵＳ３０４
