多機能濾過装置のシャフトシール用ベローズ

多機能濾過装置(濾過機・攪拌機・乾燥機)のシャフトシールに使用するベローズ
バネ定数 2.0 N/mm   軸伸縮量 ー400mm  繰り返し回数 2,500(P=0.3)回
外圧 0.3Mpa


ハステロイC-22 耐食合金
酸化・還元両耐食性を持ち万能型耐食合金です。 高温耐食性に優れている。

ハステロイC-22の成分

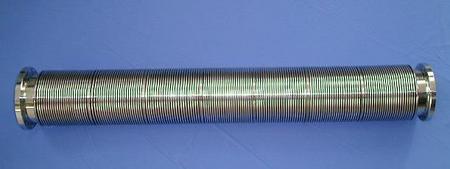

多機能濾過装置のシャフトシール用ベローズ
寸法 内径127mm 長さ1580mm
工程
外面は電解研磨加工
板厚 0.25mm
材質 ハステロイC-22
