ジャケット管とは、一つの配管が二層になっていて本管（内管）の流体を加熱又は冷却しなければいけない

流体の場合にスチーム、温水、冷水等の流体を外管と内管との間に流して内管の加熱または冷却、

熱遮断などをするために配管を二重にした配管部品です。

ジャケット管の構造には外管の末端部を死没セミジャケットと末端部まで外管でおおうフルジャケットとがあります。

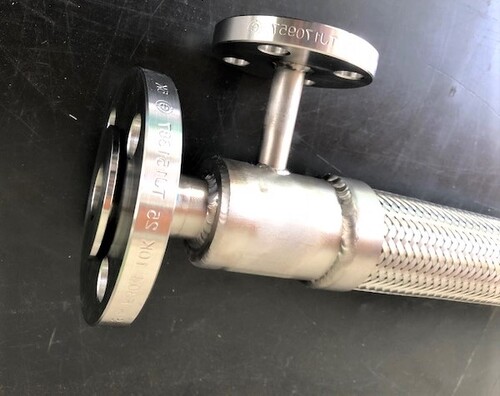

これはセミジャケット管です。
３２Ａｘ６５Ａｘ９００Ｌ　ＪＩＳ１０Ｋ（３２Ａ）ルーズフランジ付
ノズルＪＩＳ１０Ｋ（１０Ａ）
内管（３２Ａ）流体樹脂　
外管（６５Ａ）流体スチーム枝管が同方向を向いているジャケット管
