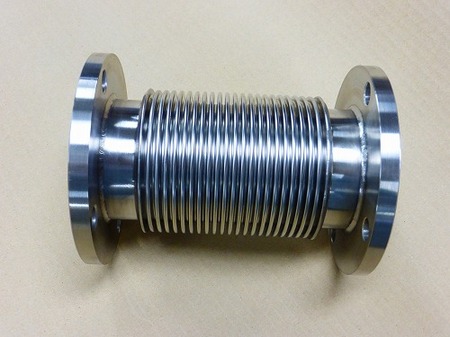

５００℃の熱風に対応したベローズ

更新日：2013年10月11日

５００℃の熱膨張を吸収する伸縮管ベローズ　バネ定数２０．５Ｎ/ｍｍ　　圧力０．１Ｍｐａ　　軸方向伸縮量±１０ｍｍ　　軸直角変位８ｍｍ

伸縮管内部はベローズに直接熱風が当たらないように断熱材のセラミックファイバーを入れ、ＳＵＳ３１０Ｓの金網で固定しています。ベローズ材質をインコネルにすることでもっともっと高温の耐熱ベローズにも対応できます。

寸法	ベローズ内径８７ｍｍ　面間２００ｍｍ　フランジＪＩＳ５Ｋ６５Ａ
板厚	０．２５ｍｍ
材質	ベローズ・フランジＳＵＳ３１６Ｌ　断熱材セラミックファイバー　金網ＳＵＳ３１０Ｓ
