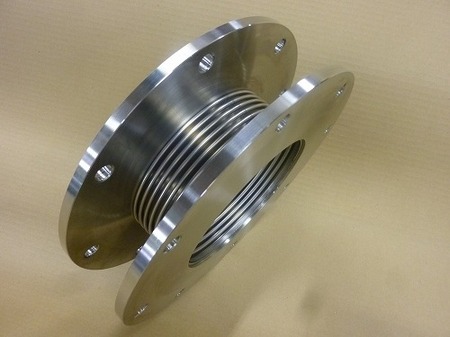

ハステロイ製 短面間ベローズ伸縮管

ベローズ長さ65mmの短面間で軸方向伸縮量±5mmをとることが出来ます。

両端特殊フランジ 軸方向伸縮量±5mm バネ定数122N/mm 設計圧力 1100mmAq  温度170~225℃

ハステロイ製 短面間ベローズ伸縮管
寸法 ベローズ内径170mm 面間85L(ベローズ65L)
板厚 0.3mm
材質 ベローズハステロイC-22 フランジSUS316
