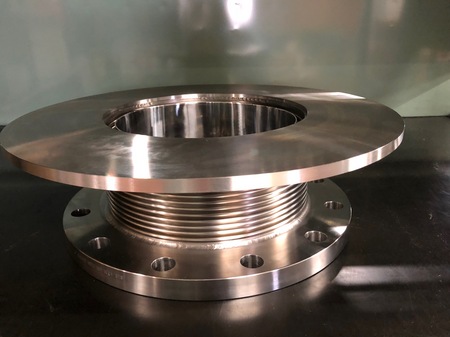

ボルト穴がないフランジが付いた内筒付2層ベローズ

250Ax150L 片側円盤 片側250AJIS10Kフランジ 研磨加工をした内筒付

使用圧力0.2Mpa 軸方向伸縮量ー20mm バネ定数48.1N/mm
ボルト穴がないフランジが付いた内筒付2層ベローズ
寸法 250Ax150L
板厚 0.2mmx2層
材質 ベローズSUS316L フランジ・内筒SUS304
