ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

真空機器に組み込まれる多層ベローズ

更新日：2012年10月26日

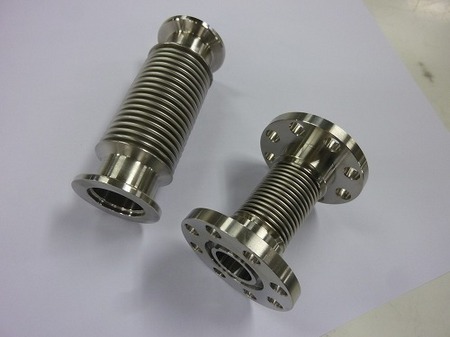

１）　ＫＦフランジの付いたベローズ
ベローズ材質ＳＵＳ３１６Ｌ　金具材質ＳＵＳ３０４　　バネ定数　２.３Ｎ/ｍｍ
２）　特殊フランジの付いたベローズ
用途は真空から０.６Ｍｐａ　　バネ定数　２０.５Ｎ/ｍｍ
真空機器に組み込まれる多層ベローズ
寸法 １）　内径　２５ｍｍ　長さ　１００ｍｍ　　　２）　内径　２０ｍｍ　長さ　７０ｍｍ
板厚 １）０.１５ｍｍ　　　２）０.１４ｍｍの２層　
材質 ベローズ材質　ＳＵＳ３１６Ｌ　　金具材質　ＳＵＳ３０４
