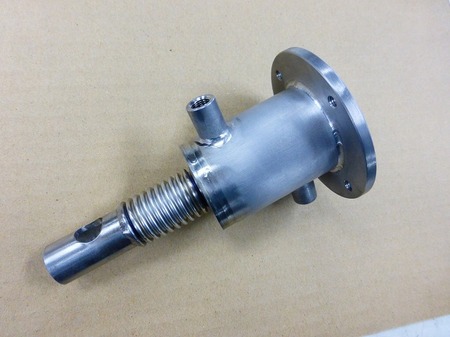

ちょっと変わったジャケット管(二重管)

1/8のソケットが上下についているパイプ部分がジャケットになっていて、その内管に20Aのフレキシブルチューブがつながっています。

移送する流体によっては加熱または冷却しなくてはいけない配管の場合には外管、 本管のジャケット配管(二重管)を行います。
本管の流体を加熱または冷却しなければいけない流体の場合にスチーム、温水、 冷水等の流体を外管と本管の間に流して本管の加熱または冷却を行います。
ちょっと変わったジャケット管(二重管)
寸法 フレキシブルチューブ20A
板厚 0.3mm
材質 フレキシブルチューブ・金具 SUS304
