食品会社からの注文「エアシリンダーでベローズを制御」

更新日：2012年10月30日

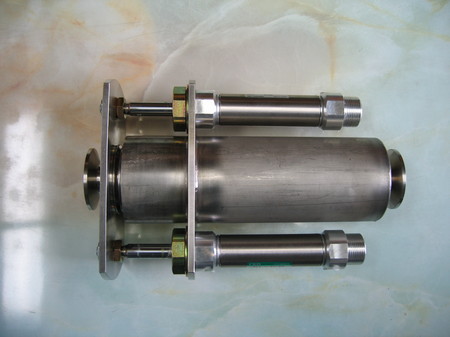

サニタリー配管で大きな伸縮を吸収するために開発した特殊ベローズ
大きな伸縮量をベローズで吸収するため、ベローズが蛇行しないようにエアーシリンダーで制御しています。
ベローズの両端にIDFのヘルール継手がついております。
使用圧力　０.２Mpa 　軸方向変位　+２７ｍｍ　　変位頻度　１，０００回/日　　バネ定数　１.６N/mm

寸法	ベローズ内径　４０ｍｍ　　面間　２４４ｍｍ
板厚	０.１５ｍｍ
材質	ベローズ　ＳＵＳ３１６Ｌ　　金具ＳＵＳ３０４
