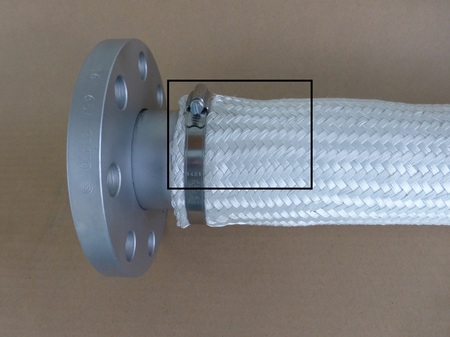

ガラススリーブでフレキシブルチューブを保護したホース

更新日：2016年10月26日

チューブ内の流体温度が高温のためやけど防止や、製鉄所など火花が散る雰囲気の場合のチューブの保護などにステンレス製ブレードの上にガラススリーブで保護をします。

製品は、Ｂ６５Ａｘ１Ｗｘ１Ｇ　両端ＪＩＳ１６Ｋフランジ付　　使用圧力　０．５Ｍｐａ　流体　熱媒油

寸法	チューブ内径６６．５ｍｍ　長さ９００ｍｍ
工程	ＭＪ１６１０２１－Ｎ００７
板厚	０．４ｍｍ
材質	フレキシブルチューブＳＵＳ３０４　ブレードＳＵＳ３０４、ガラススリーブ　フランジ・ラップジョイントＳＳ４００［耐熱シルバー塗装）
