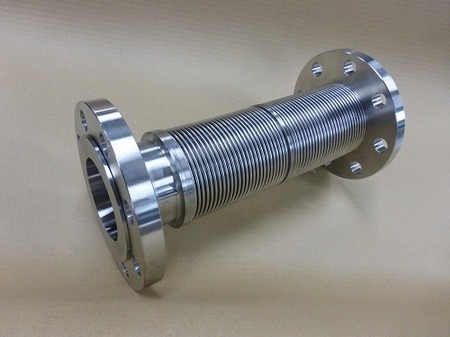

1分間に1500回の変位がある真空配管に取り付けるバネ定数の低いベローズ

ベローズ内径83mm 面間405mm JIS10K80A(ルーズ) JIS10K80A(固定)

真空配管 設計圧力0.1Mpa  バネ定数4.2N/mm
軸方向伸縮量 ±3mm  軸直角変位 ±3mm 変位1500回/1分間


1分間に1500回の変位がある真空配管に取り付けるバネ定数の低いベローズ
寸法 ベローズ内径83mmx405L
板厚 0.2mm
材質 ベローズSUS316L 金具SUS304
