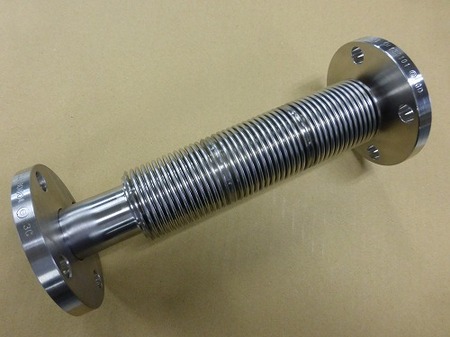

窒素ガスの配管に使われる内筒付多層ベローズ伸縮管

20Aの内筒付多層(2層)ベローズ伸縮管 JIS5K25Aフランジ付

バネ定数6.1N/mm 設計圧力0.4Mpa 軸方向伸縮量+30mm -15mm  流体GN2
窒素ガスの配管に使われる内筒付多層ベローズ伸縮管
寸法 ベローズ内径 34mm  面間 240mm
板厚 0.17mmx2層
材質 ベローズSUS316L フランジ・短管・内筒SUS304
