バネ定数の低い金属ベローズ伸縮管(板厚0.15mm)

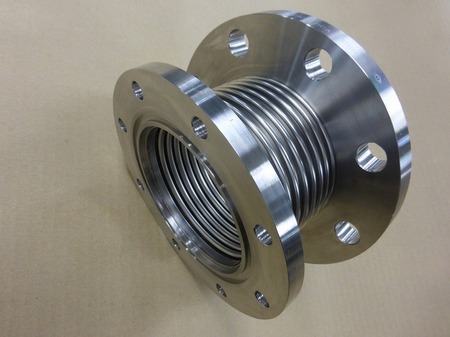

板厚0.15mmの違径フランジ付の金属ベローズ伸縮管
バネ定数6.7N/mm 使用圧力0.003Mpa 流体窒素  温度100℃
片側フランジJIS10K100A(溝付き) 片側VG100A
バネ定数の低い金属ベローズ伸縮管(板厚0.15mm)
寸法 ベローズ内径 105mm  面間 100mm
板厚 0.15mm
材質 ベローズSUS316L フランジSUS316
