特殊な端末加工の３層ベローズ

更新日：2012年12月19日

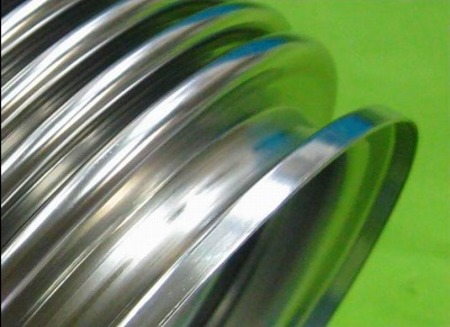

ベローズの両端末は、通常の仕様では標準の継手またはお客さんの仕様の継手または金具を加工して溶接でベローズに取り付けますが、中には下記の画像の製品のような、継手や金具を溶接しないで、ベローズの両端末を特殊な絞り加工で仕上げる場合もあります。
バネ定数５６．９Ｎ/ｍｍ

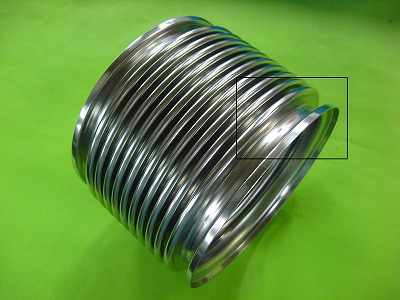

画像は完成品ですが厳しい寸法公差や角度の指定があり見た目には単純な製品に見えますが、加工がかなり難しい製品です。

寸法	内径１４０ｍｍ　面間１７５Ｌ
板厚	０．２ｍｍｘ３層
材質	ＳＵＳ３１６Ｌ
