  • JIS65Kフランジが取り付けられた薄肉ベローズ

ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

JIS65Kフランジが取り付けられた薄肉ベローズ

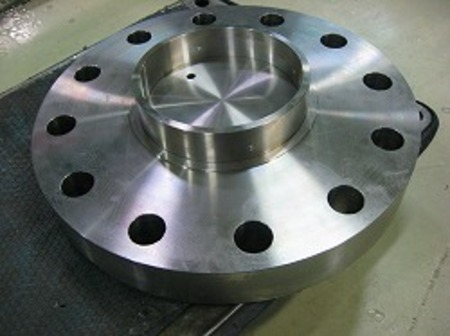

研究所からの依頼で、薄肉ベローズを高圧用に使用するための試作で ベローズに取り付けたJIS63K 90Aフランジです。
設計圧力 36Mpa   使用圧力 9,0Mpa

高耐圧に耐えて伸縮もとりたいと言う客先の矛盾な要求ですが、 このフランジが薄肉のベローズ両端に溶接で取り付け完成いたしましたが製品を公開できないためフランジのみの公開です。
JIS65Kフランジが取り付けられた薄肉ベローズ
寸法 ベローズ内径 80mm
板厚 0,5mm
材質 SUS316L
