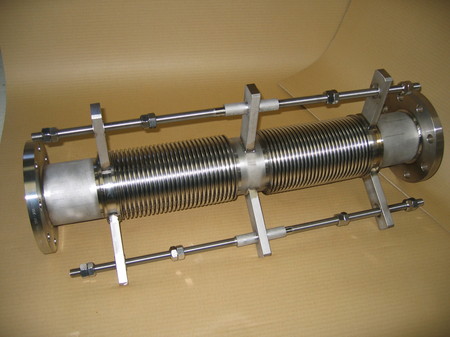

タイロッド付3層ベローズ伸縮管

ベローズは軸方向の伸縮を吸収するもので、曲げ変位を吸収するものではありませんが
このタイロットをつける事によって曲げ変位も吸収することが出来ます。
流体 アルコール  設計圧力 0.75Mpa   バネ定数 31N/mm  繰り返し回数3000回
国内の酒造メーカーに納品
タイロッド付3層ベローズ伸縮管
寸法 ベローズ内径 110mm 面間 800mm  JIS10K 100Aフランジ
板厚 0.3mmx3層
材質 SUS316L
