ベローズ・フレキシブチューブなどを主に製作事例を掲載しております。ご覧ください。

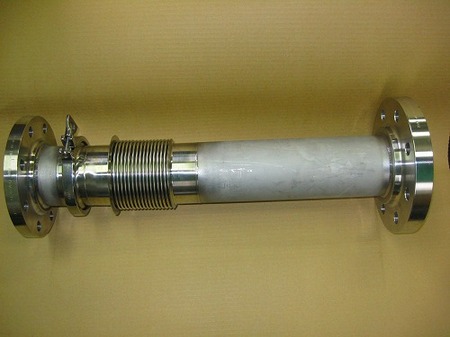

フェルール継手のついたベローズ

150AのJPI300LbフランジとJPI150Lbフランジに取り付けが短時間でできるフェルール継手が取り付けられたベローズ
設計圧力 0.5Mpa  バネ定数 19,1N/mm    軸方向変位 ー120mm
オランダの日系企業様に納品させていただきました。

JPIとは
日本石油学会規格(Japan Petroleum Institute)のことで日本石油学会が規程する規格です。
ANSI(アメリカ規格協会)の規格とほぼ同じです。

フェルール継手のついたベローズ
寸法 ベローズ内径 110mm
板厚 0.25mm
材質 SUS316L
